Fig. 1 Synoptique des éléwntt de commonde dans la porte du conducteur (véhicules

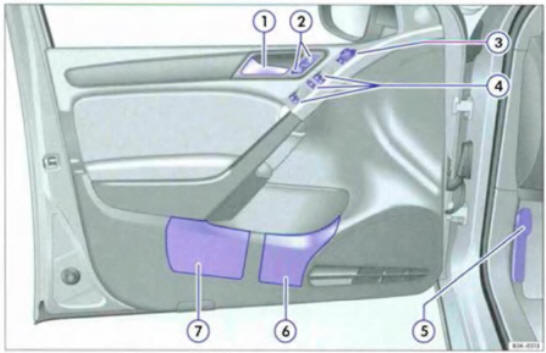

Fig. 1 Synoptique des éléwntt de commonde dans la porte du conducteur (véhicules à direction à gauche). L'architecture des véhicules à direction à droite est symétriquement opposée.

Légende concernant la fig.1 :

  1. Levier d'oumturc de porte
  2. Touche de verrouillage centralisé pour le verrouillage et le déverrouillage du véhicule - Commande de réglage des rétroviseurs extérieurs
  3. Commande de réglage des rétroviseurs extérieurs
  1.  Touches de commande des léve-glaccs électriques
  1.  Levier de déverrouillage du capot-moteur
  2.  Porte-bouteille
  3.  Rangement permettant de placer un gilet de signalisation
Habitacle
...

Synoptique du coté conducteur
Fig. 2 Synoptique du côté conducteur (vehicules à direction à gouche). Fig. 3 Synoptique du côté conducteur  (vehicules à direction &ag ...
