Revue Technique Automobile Volkswagen Golf 5: Support du " lecteur iPOD " : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Support du " lecteur iPOD " de marque " Apple " / Support du " lecteur iPOD " : dépose et repose

Dépose :

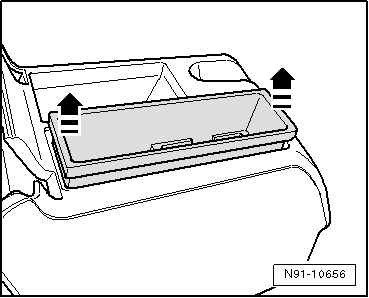

-  Saisir le rangement à l'intérieur et le retirer dans le -sens des flèches-.
-  Débrancher le connecteur du support sous le rangement.


Repose :

Réinsérer le rangement dans la console centrale en commençant par le côté -A-, puis l'enfoncer dans le sens de la flèche -B- jusqu'à ce qu'il s'encliquette dans la console centrale.

Adaptateur du support : dépose et repose
Pour adapter le support du " lecteur iPOD " aux différentes tailles d'appareil, il existe plusieurs adaptateurs que l'on insère individuellement dans le support. Repose : ...

Connecteur sur le support du " lecteur iPOD " : vue d'ensemble
1 -  DATA (échange de données entre le " lecteur iPOD " et l'autoradio) 2 -  DATA-CLOCK (protocole interne de contrô ...
