Notice d'utilisation Volkswagen Golf Plus: Sac gonflable de genoux

Notice d'utilisation Volkswagen Golf Plus / Avant de prendre la route / Etre assis correctement en toute sécurité / Système de sacs gonflables / Sac gonflable de genoux

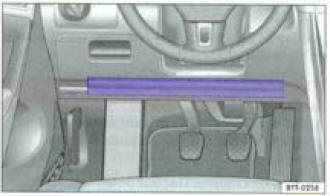

Fig. 62 Côté du conducteur : emplacement de montage du sac gonflable de genoux.
Fig. 62 Côté du conducteur : emplacement de montage du sac gonflable de genoux.

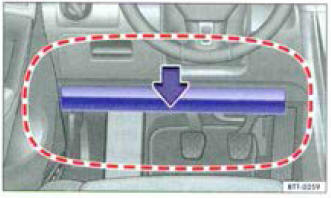

Fig. 63 Zone de déploiement du sac gonflable de genoux.
Fig. 63 Zone de déploiement du sac gonflable de genoux.

Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.

Le sac gonflable de genoux se trouve du coté conducteur dans la zone inférieure du lableau de bord. L'emplacement de montage est repéré par le monogramme "AIRBAG".

La zone entourée d'un cadre rouge fig. 63 se trouve dans la zone de déploiement du sac gonflable de genoux (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fîxer d'objet dans cette zone.

Avertissement
Une fois déclenché, le sac gonflable se déploie en quelques fractions de seconde et à très grande vitesse.
  • Le sac gonflable de genoux se déploie devant le genou du conducteur. Dégagez toujours la zone de déploiement du sac gonflable de genoux.
  •  Ne fixez jamais d'objets ni sur le cache ni dans la zone de déploiement du sac gonflable de genoux.
  •  Réglez le siège du conducteur de manière à laisser une distance d'au moins 10 cm entre le genou et l'emplacement de montage du sac gonflable de genoux. Si votre morphologie ne vous permet pas de respecter celle distance minimale, mettez-vous impérativement en rapport avec un atelier spécialisé.
