 Nota
|
Dépose
|

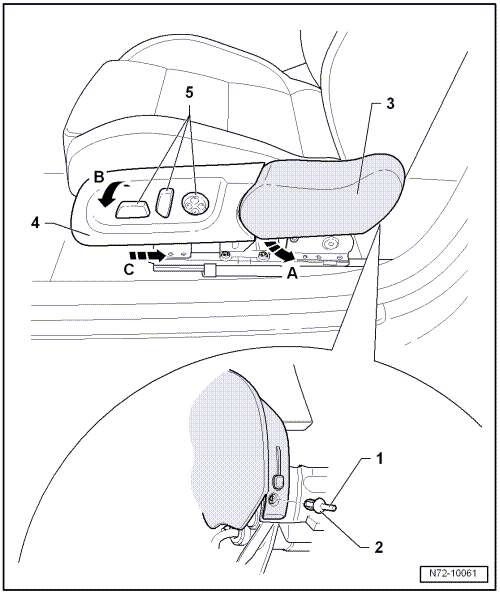

| - | Chasser la goupille de blocage -1- vers l'intérieur et retirer le clip de maintien -2-. |
| - | Tirer le revêtement arrière -3- vers l'extérieur, puis le basculer vers le bas -flèche A-. |
| - | Retirer le revêtement arrière du siège. |
| - | Tirer le revêtement avant -4- vers le haut, puis le basculer vers l'extérieur -flèche B-. |
| - | Pousser le revêtement avant vers l'arrière -flèche C-. |
| - | Retirer le revêtement avant du siège et débrancher les câblages des commandes -5-. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
