  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

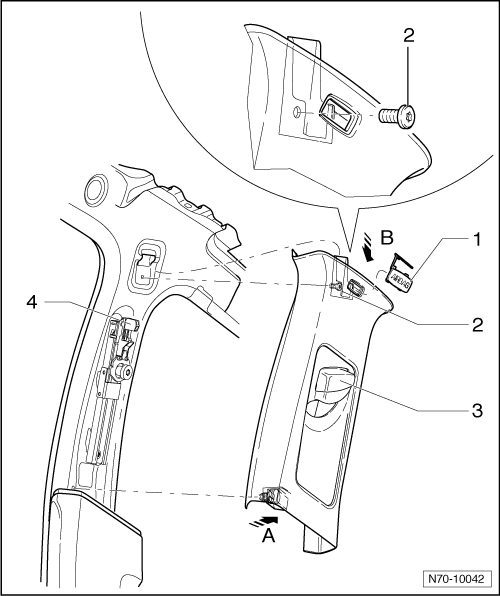

Retirer le logo AIRBAG -1- et dévisser la vis -2- (4 Nm).
  Nota
Lors de la repose, le logo AIRBAG -1- doit être remplacé.
-  Retirer la partie inférieure du revêtement du logement situé dans la carrosserie -flèche A-.
-  Détacher le revêtement du jonc de joint de porte.
-  Dégager -flèche B- le revêtement de son logement supérieur.

Véhicules 4 portes

-  Ouvrir le volet -1- situé au bas du montant B.
-  Pousser le revêtement de plancher légèrement vers le côté et dévisser la vis -2- (40 Nm).
-  Retirer la ferrure terminale de ceinture -3- de la carrosserie.
Véhicules 2 portes
-  Déposer la banquette → Chapitre.
-  Déposer l'enjoliveur de seuil de porte, véhicules 2 portes → Chapitre.
-  Déposer l'étrier de guidage de la ceinture de sécurité → Chapitre.
Tous les véhicules
-  Faire passer la ceinture de sécurité par l'ouverture du revêtement.


Repose

  Nota
À la repose, l'entraîneur du dispositif de réglage en hauteur de la ceinture -4- et la touche du revêtement -3- doivent se trouver dans la même position.
Avant le montage, vérifier que le clip n'est pas endommagé et le remplacer si nécessaire.

-  La repose s'effectue dans l'ordre inverse de la dépose.
