Revue Technique Automobile Volkswagen Golf 5: Revêtement supérieur de montant A : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements des montants et revêtements latéraux / Revêtement supérieur de montant A : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Déposer les caches latéraux de tableau de bord → Chapitre
-  Déposer le revêtement central de montant A → Chapitre

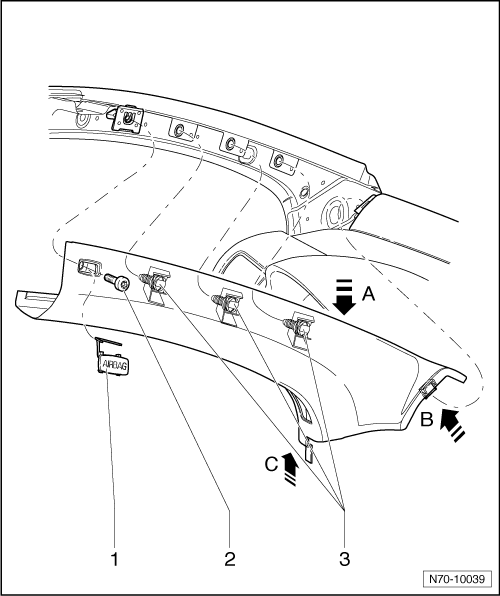

-  Retirer le logo AIRBAG -1- et dévisser la vis -2- (4 Nm).
-  Retirer -flèche A- le revêtement de ses logements au niveau des clips de fixation -3-.
-  Détacher le revêtement du jonc de joint de porte.
-  Dégager -flèche B- le revêtement de son logement avant.
-  Extraire -flèche C- du tableau de bord la partie arrière du revêtement.
  Nota
Lors de la repose, le logo AIRBAG -1- doit être remplacé.
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
