Revue Technique Automobile Volkswagen Golf 5: Revêtement de siège gauche : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Revêtement de siège gauche : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Déposer le siège avant → Chapitre

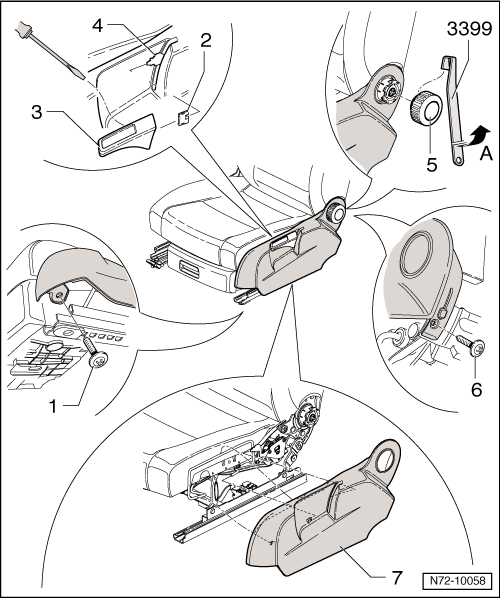

Dévisser la vis -1- (2,5 Nm).
Pousser la languette de l'agrafe de fixation -2- vers l'intérieur à l'aide d'un petit tournevis et retirer la poignée -3- du levier de réglage -4- par le bas.
  Nota
Par souci de clarté, l'agrafe de retenue est représentée déposée sur la figure.
Retirer l'agrafe de retenue -2- du levier de réglage -4-.
Faire prendre prise l'outil de montage -3399- derrière un crantage de la molette de réglage du dossier -5-.
Soulever l'outil de montage -3399- vers l'extérieur -flèche A- et dégager ainsi du siège la molette de réglage du dossier.
Dévisser la vis -6- (2,5 Nm).
Retirer, dans le sens de la marche, le revêtement -7- des logements situés dans l'armature de siège.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
