Revue Technique Automobile Volkswagen Golf 5: Revêtement de porte arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements de portes (Golf 2004 â–º) / Revêtement de porte arrière : dépose et repose

  Nota
La dépose et la repose du revêtement sont décrites pour la porte arrière droite. La dépose et la repose du revêtement de porte arrière gauche s'effectuent de façon analogue.

Dépose

Couper le contact d'allumage.
Véhicules avec lève-glaces à commande manuelle uniquement
-  Déposer la manivelle de lève-glace → Chapitre.

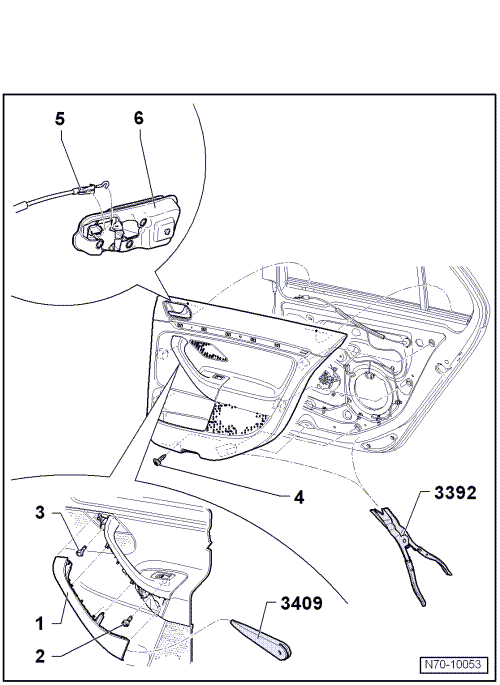

-  En faisant levier avec la cale de démontage -3409-, retirer la partie supérieure de coquille de poignée -1- de la poignée de fermeture située dans le revêtement de porte.
-  Dévisser les vis -2- et -3- (4 Nm).
-  Dévisser la vis -4- (2 Nm).
-  Détacher le bas du revêtement de porte de ses logements à l'aide de la pince de démontage -3392-.
-  Détacher les côtés du revêtement de porte de ses logements à l'aide de la pince de démontage -3392-.
-  Extraire le revêtement de porte du pertuis de porte en le tirant à la verticale vers le haut.
-  En fonction de l'équipement du véhicule, débrancher les câblages du revêtement de porte.
-  Décrocher le câble Bowden -5- de la commande d'ouverture intérieure de porte -6-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
Si le revêtement de porte est remplacé sur les véhicules équipés de lève-glaces manuels, il est nécessaire d'adapter le revêtement de porte neuf avec les moyens disponibles dans l'atelier. Réaliser alors un trou dans le revêtement de porte pour l'arbre du lève-glace.
  Nota
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.
