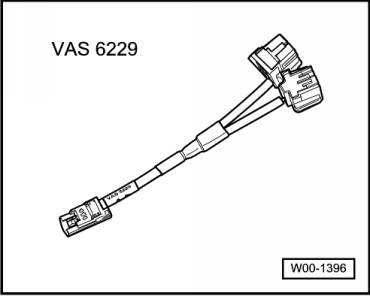

Adaptateur pour sac gonflable -VAS 6229-

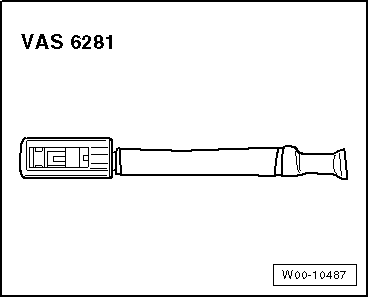

Adaptateur de sac gonflable -VAS 6281-


Revêtement de plancher : dépose et repose

Dépose
-  Déposer les sièges avant → Chapitre
-  Déposer le module d'accélérateur → Groupe de rép.20.
-  Déposer la console centrale :
Modèle de base → Chapitre.
Modèle Highline → Chapitre.
-  Déposer les caches latéraux de tableau de bord → Chapitre
-  Déposer le levier de commande du capot-moteur, à l'avant → Groupe de rép.55.
-  Déposer les enjoliveurs de seuils de portes :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
-  Déposer les revêtements inférieurs des montants A :
Côté conducteur → Chapitre
Côté passager avant → Chapitre

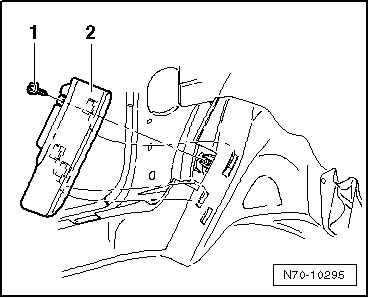

-  Dévisser la vis -1- (1,5 Nm) et retirer par le haut le cache de repose-pied -2- des logements situés dans la tôle de plancher.

Uniquement véhicules à direction à droite

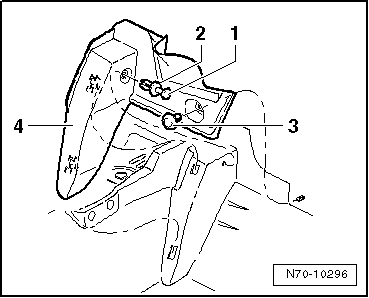

-  Extraire le clip -1- et retirer le bouton-poussoir -2-.
-  Retirer le bouton-poussoir -3- du goujon.
-  Extraire vers le haut le cache de repose-pied -4- des logements situés dans la tôle de plancher.

Uniquement véhicules 2 portes et véhicules avec sièges à réglage électrique

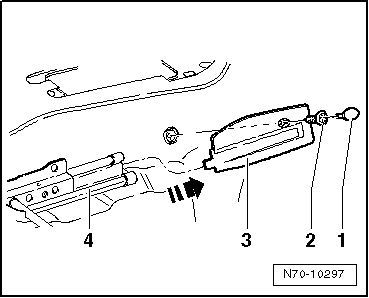

-  Retirer le cache -1- et dévisser la vis -2- (1 Nm).
-  Extraire le support -3- du rail de siège -4-.

Tous les véhicules

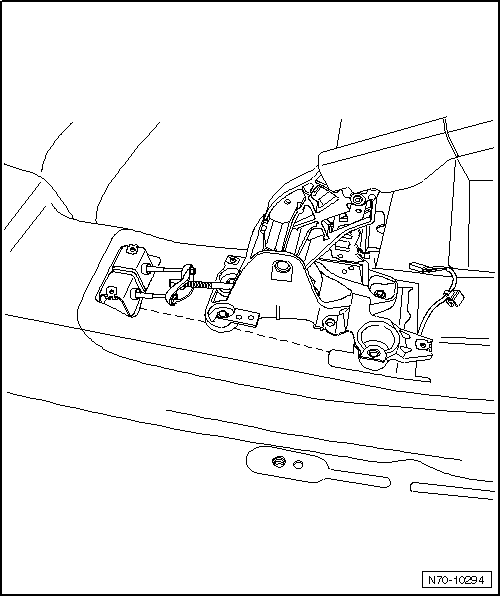

-  Découper le revêtement de plancher selon les deux -lignes pointillées- au niveau de la console de frein à main.
-  Retirer le revêtement de plancher du véhicule.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
