Dépose

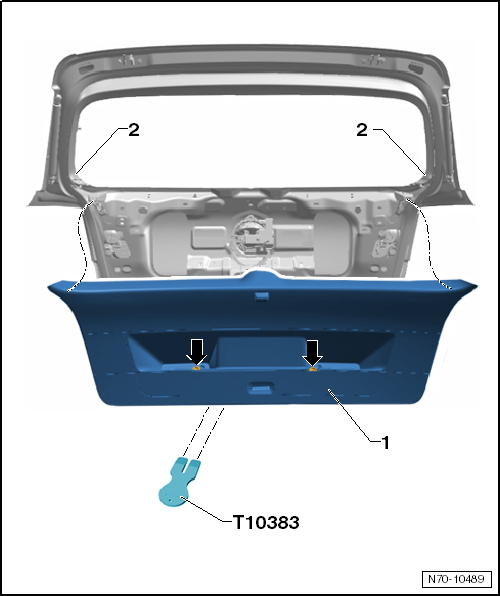

-  Dévisser les deux vis -flèches- (1,5 Nm) des poignées concaves.
-  À l'aide de la cale -T10383-, détacher le revêtement -1- des logements situés dans le hayon. Commencer par le bord inférieur du hayon.
-  Détacher, des deux côtés, le revêtement de hayon du revêtement de cadre de glace -2-.
-  Retirer, au niveau des ergots de centrage, le revêtement des logements situés dans le hayon.

Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.
