Revue Technique Automobile Volkswagen Golf 5: Revêtement central de montant A : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements des montants et revêtements latéraux / Revêtement central de montant A : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.
Dépose
-  Déposer les caches latéraux de tableau de bord → Chapitre

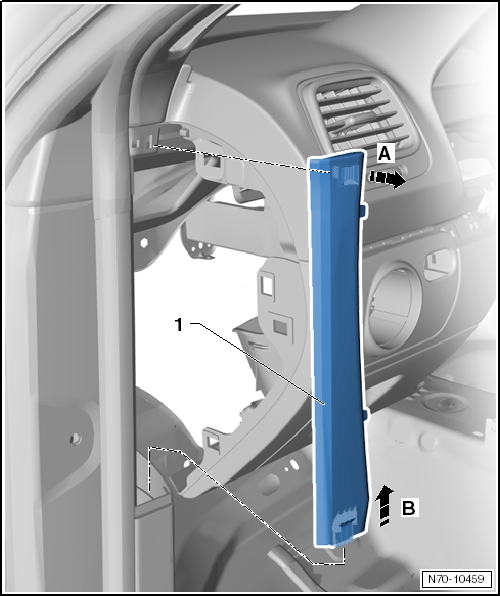

-  Retirer la partie supérieure du revêtement -1- de ses logements dans la carrosserie -flèche A-.
-  Extraire le revêtement hors du revêtement inférieur du montant A en le tirant vers le haut -flèche B-.




Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Veiller à ce que le revêtement se trouve bien dans le jonc du joint de porte après la repose.
