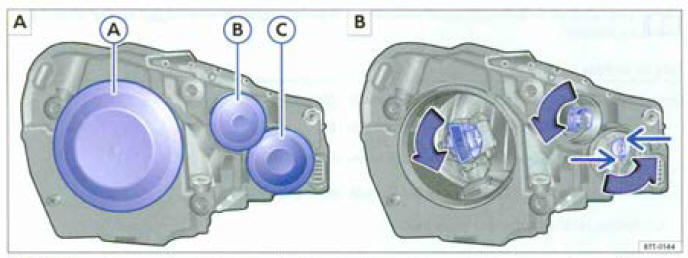

Fig. 201 Dans le compartiment moteur : caches du protecteur avont gauche. (A)
Feux de croisement, (8) clignotants, (C) feux de route, feux de position et feux
de jour
Pour remplacer l'ampoule, il n'est pas nécessaire de déposer le projecteur avant.

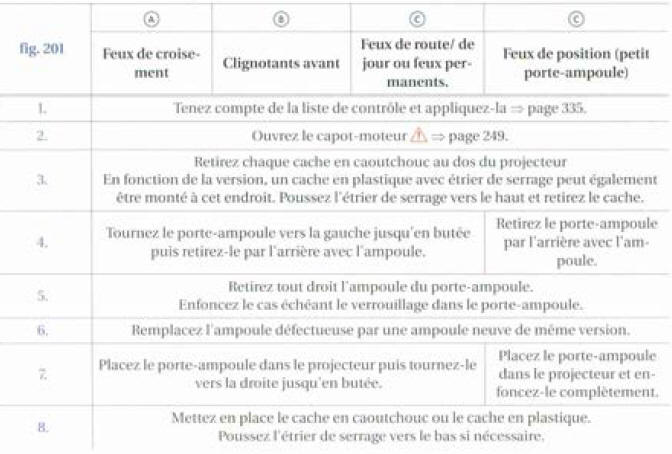

Effectuez les opérations uniquement dans l'ordre indiqué:
Les figures montrent le projecteur gauche vu de l'arrière. L'architecture du projecteur droit est symétriquement inversée.
Informations relatives au remplacement des ampoules
Remplacez l'ampoule dans le pare-chocs avantÉcran d'unité de commande du climatiseur /unité de commande de chauffage :
dépose et repose (Golf 2009 ►)
Dépose
-
Déposer l'écran central de tableau de bord (Golf 2009 ►)
→ Chapitre
-
Extraire l'écran -1- des logements
situés dans le tableau de bord, dans la zone des crantages, ...
Monogrammes arrière : cotes
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
Remplacement des piles
Fig. 16 Temain de pile dons la clé à radiocommande
Lisez d'abord les informations d'introduction et les consignes de sécurité à
la
et tenez-en compte.
Si le témoin de pile dans la clé à radiocommande
(flèche) fig. 16 ne ...
