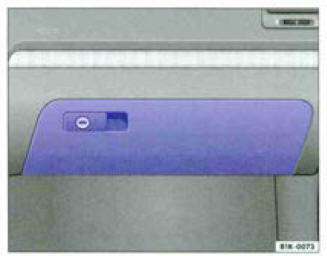

Fig. 103 Rangement côté passager avant.

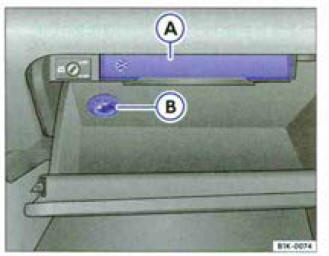

Fig. 104 Rangement auvert coté passager avant.
Ouverture et fermeture de la boite â gants
Déverrouillez le rangement, le cas échéant.Le rangement est verrouillé lorsque la fente de la serrure est à la verticale.
Rangement pour Livre de Bord
Le livre de Bord se trouve dans la partie supérieure de la boite a gants fig. 104(A)
Réfrigération du rangement
Dans la paroi atriête se trouve un diffuseur d'air ; il diffuse de l'air réfrigéré dans la boite à gants lorsque le climatiseur est activé. Ouvrez ou fermez le diffuseur en le tournant .
