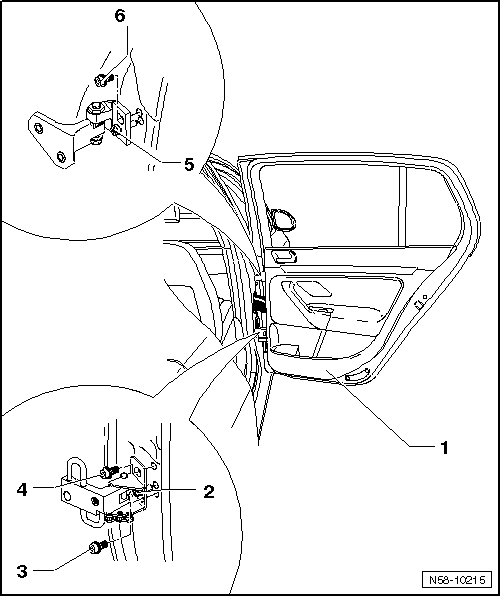

| Pour régler correctement la porte à ras de l'aile, jouer sur les vis -2, 3, 4, 5 et 6- de la charnière de porte. |
| Pour cette opération, utiliser la clé de réglage des portes -3320- munie de l'embout de vissage -3320/3-. |
| - | Pour régler la partie supérieure de la porte, desserrer les vis -5 et 6-. |
| - | Couples de serrage de la vis -5- : 10 Nm. |
| - | Couple de serrage de la vis -6- : 50 Nm. |
| - | Pour régler la partie inférieure de la porte, desserrer les vis -5 et 6-. |
| - | Couples de serrage de la vis -2- : 10 Nm. |
| - | Couple de serrage des vis -3 et 4- : (50 Nm). |
| Les vis -3, 4 et 6- doivent toujours être remplacées après avoir été desserrées. |
| - | Il peut être nécessaire de meuler le doigt de guidage -4-. |
Porte : réglage des jeux d'ouverture
Tôle extérieure de porte : dépose et reposeBaguette de retenue d'eau : vue d'ensemble du montage
Nota
La figure représente le côté droit. La procédure s'effectue de façon
analogue du côté gauche.
1 -
Baguette de retenue d'eau
2 -
Baguette de maintien
3 -
Rivet aveugle
...
Toit ouvrant coulissant/relevable avec couvercle en verre : vue d'ensemble
du montage
1 -
Couvercle en verre de toit ouvrant coulissant/relevable (verre de
sécurité trempé)
Déposer le couvercle en verre de toit ouvrant coulissant/relevable
→ Chapitre.
Reposer le couvercle en verre de toit ouvrant coulissa ...
Système d'antennes avec syntoniseur de satellite numérique pour véhicules
destinés aux USA et au Canada : vue d'ensemble
1 -
Antenne de syntoniseur de satellite -R172-
Montée sur le pavillon, à l'arrière
Suivant l'équipement, pour système de navigation, téléphone,
réception par satellite et démarrage à distance du chauffage
stationnaire
...
