Revue Technique Automobile Volkswagen Golf 5: Porte : réglage des jeux d'ouverture

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Porte : réglage / Porte : réglage des jeux d'ouverture

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

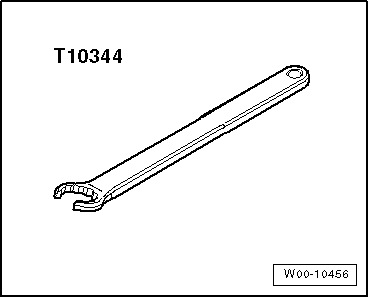

Clé à œil ouverture 15 -T10344-

ATTENTION !   ATTENTION !
Sur les véhicules produits jusqu'à 01/2004, il ne faut pas desserrer la vis du pivot excentrique -4- ni utiliser le pivot excentrique -6- pour procéder au réglage de la porte.

-  Respecter les jeux d'ouverture de la porte avant → Groupe de rép.00.

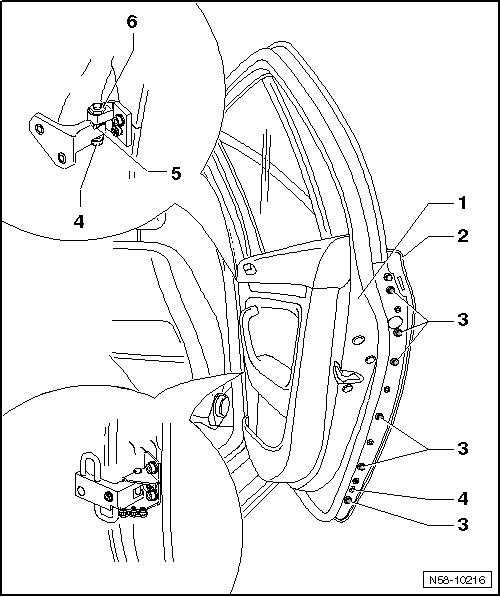

Les réglages s'effectuent par l'intermédiaire du pivot excentrique -7-.
D'autres mesures telles que l'ajustage des portes vers le haut n'ont aucun effet. Lors d'une pression ultérieure, la porte s'affaisse de nouveau.
-  Desserrer la vis du pivot excentrique -4-.
-  Déplacer le pivot excentrique -6- à l'intérieur de la plage de réglage -5- à l'aide de la clé polygonale de 15 -T10344-.
-  Avant de contrôler le réglage, serrer la vis -4-.
Si la capacité de réglage est insuffisante, il est possible d'adapter la tôle extérieure de porte -2-.
-  Desserrer les vis -3- et décaler la tôle extérieure de porte -2-.
-  Serrer les vis -3- → Chapitre.
Porte : réglage
  Nota La porte est correctement réglée lorsqu'elle présente un jeu d'ouverture régulier sur tout le pourtour quand elle est fermée, lorsqu'el ...

Porte : réglage à ras de l'aile
Pour régler correctement la porte à ras de l'aile, jouer sur les vis -2, 3, 4, 5 et 6- de la charnière de porte. Pour cette opération, utiliser la clé de réglage des ...
