Revue Technique Automobile Volkswagen Golf 5: Porte-boissons, console centrale, modèle Highline : remise en état
Il n'est pas forcément nécessaire de remplacer un porte-boissons descellé ou
disjoint ; il est peut-être possible de le remettre en état.
Vérification de la possibilité d'une remise en état
| Le remplacement ne doit intervenir que lorsque la remise en
état n'est pas possible, par ex. parce que les composants sont
fortement déformés, cassés, disjoints ou présentent un dommage
d'une autre nature qui ne permet pas d'utiliser normalement le
porte-boissons. |
| - |
Déposer le porte-boissons de la console centrale, modèle
Highline
→ Chapitre |
|
|
|
| - |
Détacher le couvercle -1- du
porte-boissons -flèche-. |
|
|
|
| - |

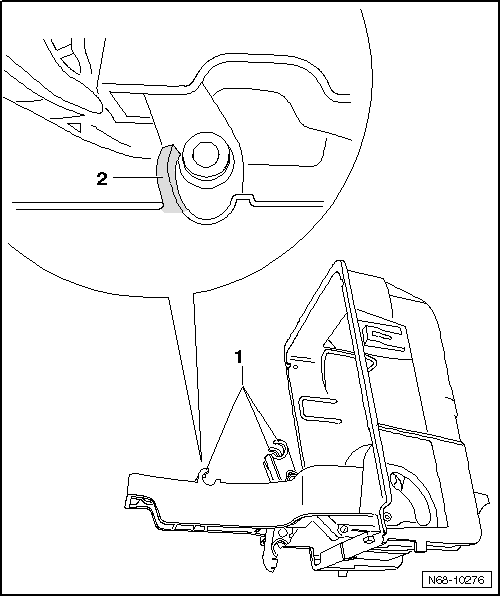

Vérifier l'état des points de fixation -1-
du porte-boissons, qui en compte quatre. |
| - |
Lorsqu'un point de fixation -2- est
fortement déplié, il faut remplacer le porte-boissons. |
Nota
| Lorsque d'autres composants présentent des dommages qui empêchent le
porte-boissons de remplir sa fonction correctement, il faut également
remplacer le porte-boissons. |
Porte-boissons : remise en état
| - |

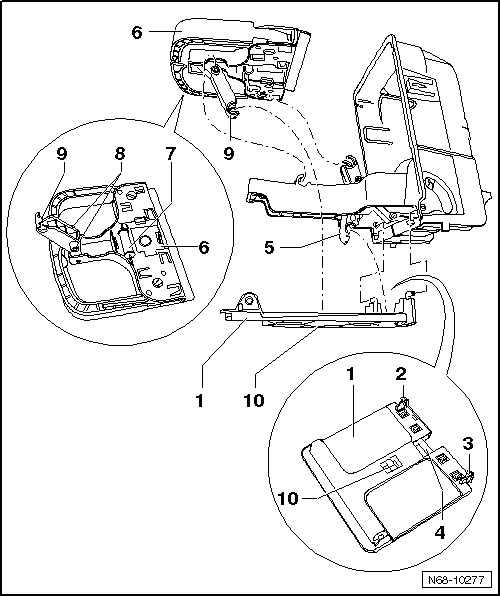

Mettre en place le cache inférieur -1-
sur les tenons extérieurs -2- et
-3- dans le porte-boissons. |
| - |
Positionner le pivot -4- devant le
logement -5-. |
| - |
Mettre en place la partie supérieure -6-
sur le pivot -7- et sur les tenons
-8- du porte-boissons. |
| - |
Le logement -9- est dans ce cas placé
devant le pivot -10-. |
| - |

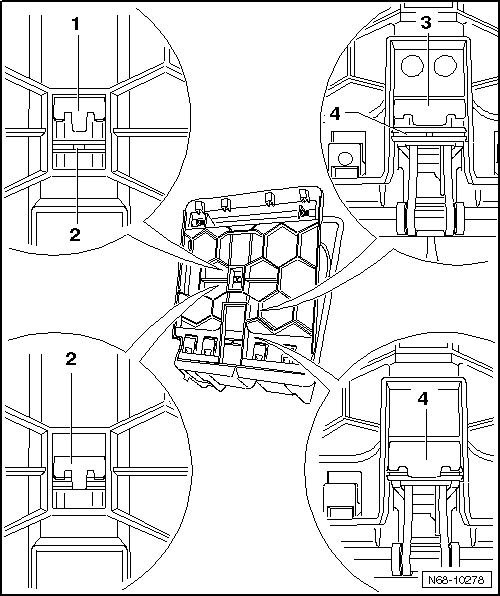

Fermer le porte-boissons ; les logements -1-
et -3- s'encliquettent automatiquement sur
les pivots -2- et -4-
correspondants. |
| - |
Ouvrir le porte-boissons et mettre en place le couvercle. |
Porte-boissons : repose
| - |
La repose s'effectue dans l'ordre inverse de la dépose. |
-
Couper le contact d'allumage.
Dépose
Tous les véhicules
-
Ouvrir le porte-boissons -1- et
dévisser les deux vis -2- (1,5 Nm).
...
