Revue Technique Automobile Volkswagen Golf 5: Porte-boissons, console centrale, modèle Highline : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Porte-boissons, console centrale, modèle Highline : dépose et repose

-  Couper le contact d'allumage.

Dépose

Tous les véhicules

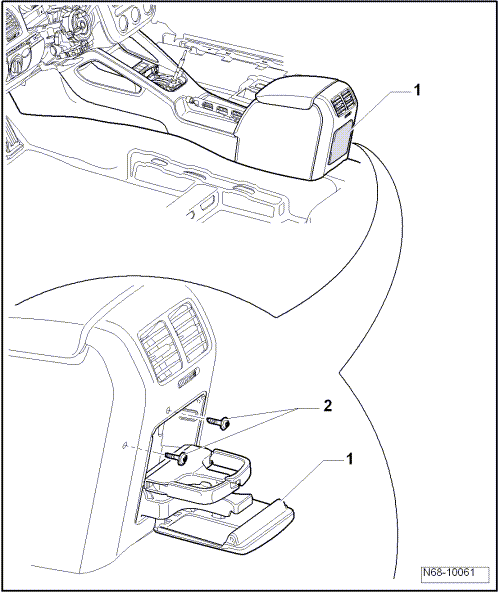

-  Ouvrir le porte-boissons -1- et dévisser les deux vis -2- (1,5 Nm).
-  Extraire le porte-boissons de la console centrale.
  Nota
Lors de sa repose, le porte-boissons doit être mis en place fermé, d'abord en bas, dans la console centrale. Il faut ensuite l'ouvrir et reposer les deux vis -2-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
