Revue Technique Automobile Volkswagen Golf 5: Plafonnier et lampe de lecture arrière (véhicules sans alarme antivol)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Plafonniers et commandes dans le ciel de pavillon / Plafonnier et lampe de lecture arrière (véhicules sans alarme antivol)

Sont intégrés dans l'unité plafonnier/lampe de lecture arrière les composants suivants :
Plafonnier arrière -W43-
Lampe de lecture arrière gauche -W11-
Lampe de lecture arrière droite -W12-
  Nota
Le plafonnier et la lampe de lecture ainsi que les commandes de plafonnier et de lampe de lecture sont indissociables. En cas de réparation, il faut procéder au remplacement complet du composant.


Plafonnier et lampes de lecture arrière : dépose et repose (véhicules sans alarme antivol)

Dépose :
Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

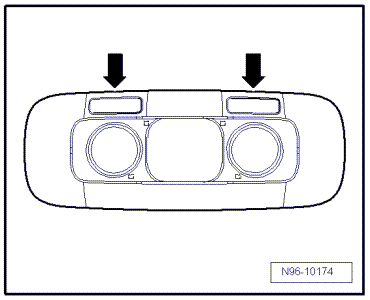

Déverrouiller les ergots de fixation -flèches- et retirer l'écran en même temps que le verre diffuseur du plafonnier et de la lampe de lecture.

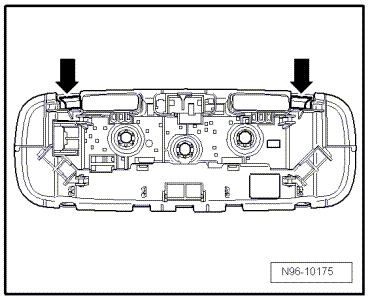

Déverrouiller les ergots de fixation -flèches- et retirer l'unité plafonnier et lampes de lecture du ciel prémoulé.

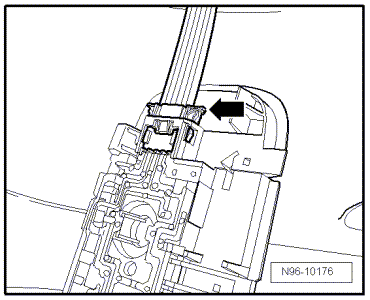

Débrancher le connecteur -flèche-.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.


Ampoules de plafonnier et lampe de lecture arrière (véhicules sans alarme antivol) : remplacement

Dépose :

Déverrouiller les ergots de fixation -flèches- et retirer l'écran en même temps que le verre diffuseur du plafonnier et de la lampe de lecture.

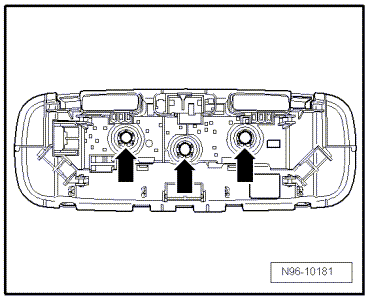

Extraire avec précaution l'ampoule à culot en verre de sa douille -flèches-.
Remplacer l'ampoule à culot en verre défectueuse (12 V, 5 W).
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
