Dépose

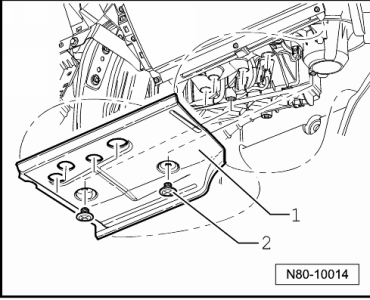

-  Dévisser les vis en plastique -2- et retirer la paroi de séparation -1-.

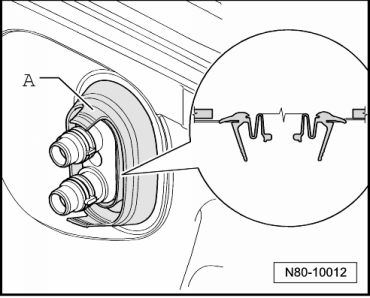

-  Mettre en place le joint d'étanchéité entre l'appareil de chauffage et le compartiment-moteur -A- en l'insérant d'abord dans le tablier, puis en le posant sur l'échangeur de chaleur.

Joint d'étanchéité entre appareil de chauffage et compartiment-moteur : position de montage
  Nota
Il faut respecter la position de montage pour empêcher l'infiltration d'eau dans l'habitacle.

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
