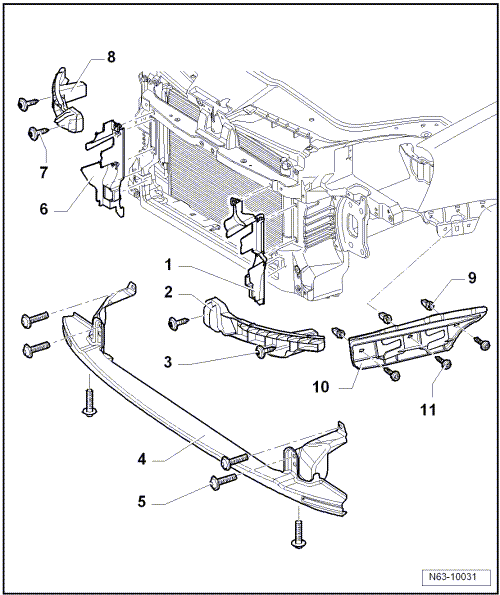

| 1 - | Guidage d'air gauche |
| Encliqueté sur le porte-serrure. |
| 2 - | Pièce de guidage, côté gauche |
| Vissée sur le porte-serrure. |
| 3 - | Vis |
| Deux unités par support |
| 2 Nm |
| 4 - | Traverse de protection piétons |
| Pas dans tous les pays |
| 5 - | Vis |
| Au nombre de six |
| 8 Nm |
| 6 - | Guidage d'air droit |
| Encliqueté sur le porte-serrure. |
| 7 - | Vis |
| Deux unités par support |
| 2 Nm |
| 8 - | Pièce de guidage, côté droit |
| Vissée sur le porte-serrure. |
| 9 - | Écrou d'écartement |
| Au nombre de trois |
| 10 - | Profilé de guidage |
| À gauche et à droite |
| Dépose : |
| - | Dévisser avec les vis -11- sur le côté de l'aile. |
| 11 - | Vis |
| Au nombre de trois |
| 2 Nm |
Pare-chocs avant modèles spéciaux GTI : pièces rapportées
Support du pare-chocs : vue d'ensemble du montagePoignées de maintien
Poignées de maintien (au pavillon) : dépose et repose
Nota
La figure représente la poignée de maintien avant droite ;
la dépose et la repose des autres poignées de maintien
s'effectuent de façon identique.
...
Vis six pans de l'assemblage vissé du demi-arbre de roue : desserrage et
serrage
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Clé de serrage angulaire -V.A.G 1756-
Les roulements de roue ne doivent pas être sollicités ...
Baguette de maintien de l'élargisseur de bas de caisse
Dépose
L'élargisseur de bas de caisse est démonté
→ Chapitre.
-
Pousser la baguette de maintien -1-
dans le sens de la marche -flèches- pour la
dégager des vis de fixation -3- et la
retirer du bas de caisse -2-.
Repose
...
