  Nota
Selon la version, il faut tenir compte de légères différences.
Les boucliers de pare-chocs de la Golf GT et de la Golf GTI sont identiques. Seul l'aspect de la grille de calandre se différencie.
La grille d'aération de la Golf GTI a une structure en losange, la grille d'aération de la Golf GT possède des renforts.

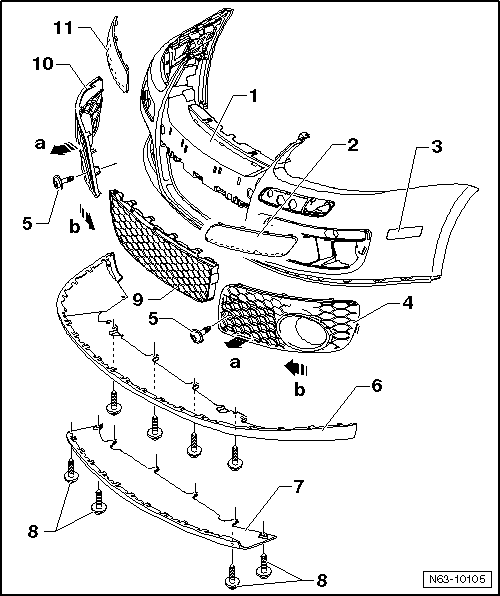

1 -  Cache
Matériau : PP/EPDM
Dépose et repose → Chapitre
2 -  Baguette de protection gauche
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
3 -  Feu de position latéral
À gauche et à droite
Pas dans tous les pays
Déposer → Ã‰quipement électrique; Groupe de rép.94
4 -  Grille d'entrée d'air gauche
Aspect différent sur la Golf GTI et sur la Golf GT.
Dépose :
-  Dévisser la vis -4-.
-  La détacher d'abord des crans en tirant vers l'avant -flèche a-, puis la retirer du bouclier en la poussant vers le centre du véhicule -flèche b-.
5 -  Vis
1,5 Nm
6 -  Partie supérieure de déflecteur
Matériau : PC/ABS
Encliquetée sur le bouclier.
Peut être démontée uniquement lorsque le pare-chocs est déposé et la partie inférieure du déflecteur dévissée.
7 -  Partie inférieure de déflecteur
Uniquement sur la Golf GTI
Matériau : PC/ABS
Vissée sur la partie supérieure de déflecteur et l'insonorisant.
8 -  Vis
Au nombre de sept
1,5 Nm
9 -  Grille d'aération centrale
Aspect différent sur la Golf GTI et sur la Golf GT.
Ne peut être démontée que lorsque la grille de calandre est déposée.
Dégager avec précaution la grille d'aération centrale des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
10 -  Grille d'entrée d'air droite
Aspect différent sur la Golf GTI et sur la Golf GT.
Dépose :
-  Dévisser la vis -4-.
-  La détacher d'abord des crans en tirant vers l'avant -flèche a-, puis la retirer du bouclier en la poussant vers le centre du véhicule -flèche b-.
11 -  Baguette de protection droite
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
