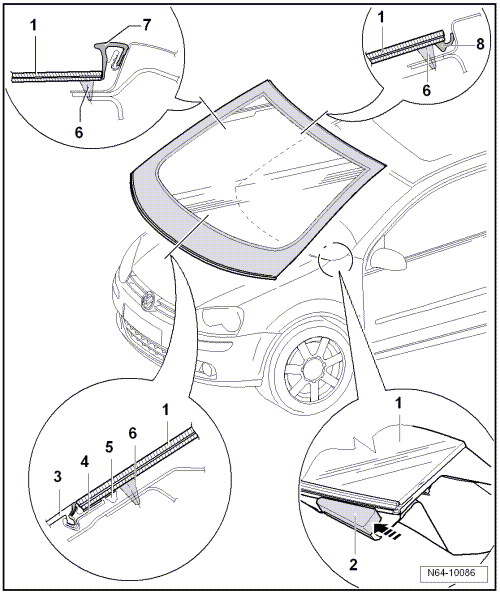

| 1 - | Pare-brise |
| Déposer → Chapitre |
| Reposer → Chapitre |
| 2 - | Cale de réglage de la glace |
| 443 845 631 A |
| 3 - | Cache du caisson d'eau |
| Doit impérativement être retiré à la main du profilé d'encadrement. |
| Déposer → Chapitre |
| Reposer → Chapitre |
| 4 - | Profilé d'encadrement |
| Fait partie intégrante du pare-brise. |
| 5 - | Profilé d'écartement |
| Fait partie intégrante du pare-brise. |
| 6 - | Mastic-colle à base de PUR |
| Section du cordon : largeur = 6,5 mm, hauteur = 10 mm (y compris produits restant sur la glace et sur le flasque de glace) |
| Durée minimale de séchage → Chapitre |
| 7 - | Baguette de retenue d'eau |
| Déposer → Chapitre |
| Reposer → Chapitre |
| 8 - | Lèvre d'étanchéité |
| Si la lèvre d'étanchéité est endommagée au moment du découpage, il faut remplacer le pare-brise. |
Glaces collées avec adhérence parfaite
Cache du caisson d'eau : vue d'ensemble du montagePréparation en vue de la pose de la glace non brisée
Nota
En cas de réutilisation d'une glace non endommagée, couper
les restes d'enduit d'étanchéité adhésif jusqu'à ce qu'il n'en
reste plus qu'1 Ã 2 mm, juste avant de recoller la glace, en
...
Barre stabilisatrice : vue d'ensemble du montage (transmission intégrale,
berceau en aluminium et porte-fusée en acier moulé)
La -flèche- indique le sens de la
marche.
1 -
Barre stabilisatrice
Tenir compte des différentes versions de trains roulants
→ Chapitre ; Plaquette d'identification du véhicule.
Déposer et reposer
→ ...
Lève-glace : vue d'ensemble du montage
Nota
La figure représente le côté droit. La procédure s'effectue de façon
analogue du côté gauche.
1 -
Lève-glace
Dépose et repose
→ Chapitre
2 -
Vis
Au nombre de q ...
