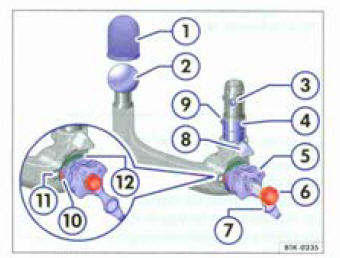

Fig. 95 Vue d'ensemble : boule amovible du dispositif d'attelage

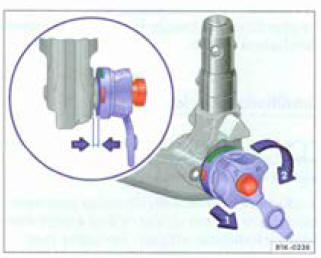

Fig. 96 Armement de la boule

La boule d`attelage amovible se trouve avec l'outillage de bord sous le plancher du coffre à bagages.

  1. Capuchon de protection
  2. Boule
  3. Billes de verrouillage
  4. Tige
  5. Molette
  6. Clè
  7. Capuchon
  8. Centreur
  9. Commande (bille) de verrouillage
  10. Repère rouge sut la molette
  11. Repére blanc sur la boule
  12. Repète vert sur la molette

Etape 1 : préparations

Étape 2 : armement de la boule

La boule ne peut étre  mise en place correctement que si elle est armée.

Étape 3 : mise en place de la boule armée sur le véhicule

Ne touchez plus la molette au niveau de la boule armée. En effet, lors de l'enclenchement, la molette revient dans sa position initiale et peut causer des blessures.

Tout montage impropre de la boule peut entrainer des blessures etAvertissement

Tout montage impropre de la boule peut entrainer des blessures et des accidents.

Avis

Conditions techniques
Le véhicule a normalement été conçu pour transporter des personnes et peut - s'il est équipé d'un dispositif technique adéquat - être utilis&ea ...

Dépose de la boule du dispositif d'attelage
 Dételez la remorque Retirez le capuchon - fig 95(7)  de là serrure au niveau de la molette. Maintenez la boule avec la main gauche. Tirez la molette dans le sens ...
