Revue Technique Automobile Volkswagen Golf 5: Module de sac gonflable côté passager avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Module de sac gonflable côté passager avant : dépose et repose

Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques concernant les sacs gonflables côté conducteur et passager avant → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer le cache latéral de tableau de bord → Chapitre
-  Déposer le cache central → Chapitre
-  Déposer la boîte à gants → Chapitre.

ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Débrancher le câblage du sac gonflable du passager avant.
-  Dévisser les deux vis -1- (9 Nm).
-  Dévisser respectivement les deux vis -2- et -3- (9 Nm).
-  Dégager le sac gonflable du passager avant et les supports -4- et -5- de leurs logements.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.

  Nota
Si le boîtier du sac gonflable du passager avant est en plastique, mettre en place les vis -2- et -3- (9 Nm) en utilisant le produit de scellement D 197 300 A2.

Contrôler s'il est nécessaire de poser un câble de masse supplémentaire dans le véhicule :

ATTENTION !   ATTENTION !
Si un sac gonflable du passager avant est remplacé, il est dans certaines circonstances nécessaire de poser un câble de masse supplémentaire dans le véhicule.
  Nota
La procédure est décrite pour le sac gonflable à un seul niveau de déploiement. Pour les sacs gonflables à deux niveaux de déploiement, procéder de façon analogue pour déterminer si un câble de masse supplémentaire doit être posé sur le véhicule.
-  Contrôler si un câble de masse est posé sur le boîtier du sac gonflable du passager avant :

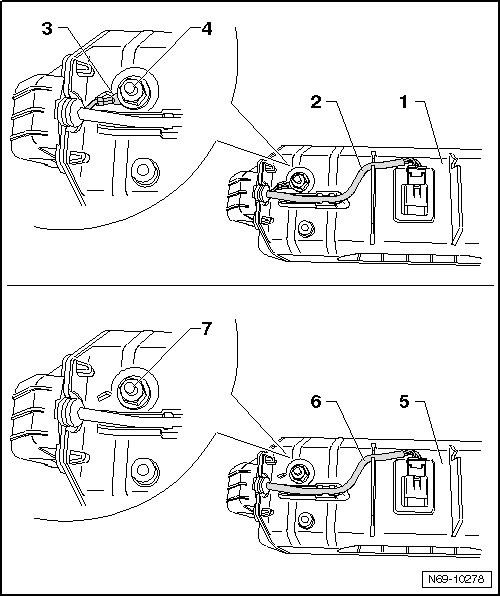

Sur un sac gonflable du passager avant -1- ayant un câble de masse, le câblage -2- est trifilaire ; de plus, un câble supplémentaire -3- est fixé sur le goujon -4-.
Sur un sac gonflable du passager avant -5- sans câble de masse, le câblage -6- est bifilaire ; aucun câble supplémentaire n'est fixé sur le goujon -7-.


Sur un sac gonflable du passager avant sans câble de masse, poser un câble de masse supplémentaire dans le véhicule :
  Nota
Pour les travaux suivants, utiliser un câble (section 1 mm, longueur 600 mm) du coffret de réparation des faisceaux électriques -VAS 1978- ou du coffret de réparation des faisceaux électriques -VAS 1978A-.

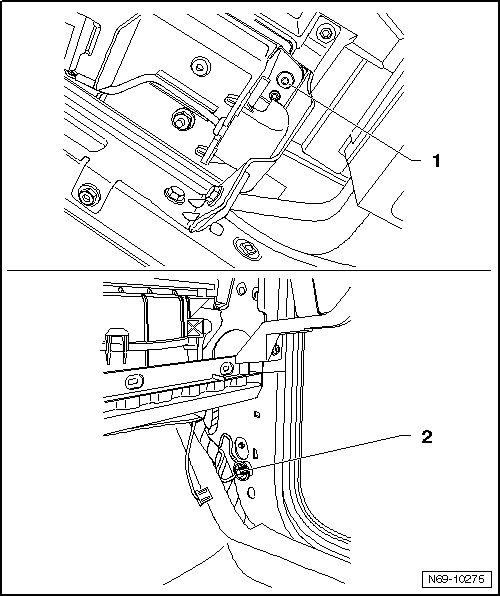

-  À l'aide de la vis -1-, fixer une des extrémités du câble de masse du côté droit du sac gonflable du passager avant.
-  Agencer le câble de masse dans les règles de l'art jusqu'au côté droit du plancher du passager avant.
  Nota
Si nécessaire, prolonger le câble de masse en utilisant les moyens adéquats du coffret de réparation des faisceaux électriques -VAS 1978- ou du coffret de réparation des faisceaux électriques -VAS 1978A-.
-  Fixer l'autre extrémité du câble de masse sur le goujon de masse -2-.

-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
