Revue Technique Automobile Volkswagen Golf 5: Mise en position de maintenance

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Avant de carrosserie / Porte-serrure / Mise en position de maintenance

Déposer le pare-chocs avant → Chapitre, GTI → Chapitre, R32 → Chapitre.
Décrocher le câble Bowden de l'accouplement → Chapitre.
Sur les véhicules avec radiateur d'air de suralimentation, désolidariser les flexibles de pression → Chapitre.

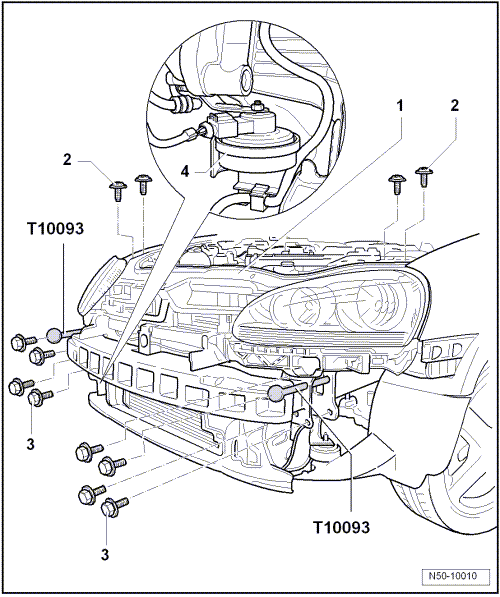

Dévisser l'avertisseur sonore -4- avec son support situé sur le côté droit du longeron → Équipement électrique; Groupe de rép.96.
Dévisser les vis -3- des longerons côté gauche et côté droit.
Visser l'outil spécial barres de guidage -T 10093- sur le longeron gauche et droit.
Dévisser les vis -2- du porte-serrure -1- en haut à gauche et à droite.
Le porte-serrure -1- peut être tiré d'env. 10 cm vers l'avant sur l'outil spécial barres de guidage -T 10093-.
Position de maintenance du porte-serrure : vue d'ensemble du montage
1 -  Porte-serrure avec pièces rapportées Dépose et repose → Chapitre Position de maintenance → Chapitre ...

Rétablissement de la position de maintenance
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose. -  Centrer le porte-serrure sur les longerons et entre le ...
