Revue Technique Automobile Volkswagen Golf 5: Manivelle de lève-glace : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements de portes (Golf 2004 â–º) / Manivelle de lève-glace : dépose et repose

Dépose

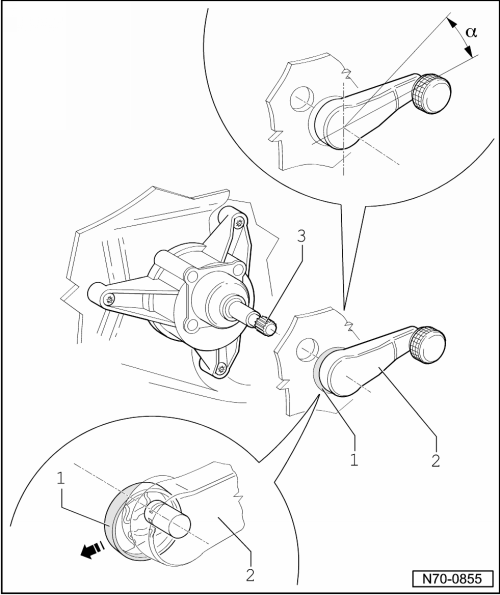

Extraire la bague d'arrêt -1- dans le sens de la marche vers l'avant -flèche- et retirer la manivelle de lève-glace -2- de l'entraînement -3-.

Repose
La repose s'effectue dans l'ordre inverse de la dépose.

  Nota
Après la repose, la manivelle de lève-glace, glace fermée, doit se trouver " à 5 heures " du côté droit du véhicule.
Après la repose, la manivelle de lève-glace, glace fermée, doit se trouver " à 7 heures " du côté gauche du véhicule.
Cela correspond à une position de montage sur un angle de 30 -angle α-
L'écart maximal entre les manivelles de lève-glaces doit être de 6.
