Revue Technique Automobile Volkswagen Golf 5: Mécanisme d'embrayage : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Mécanisme d'embrayage : remise en état

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

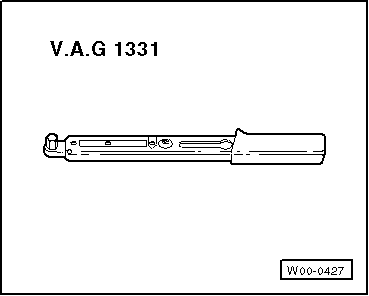

Clé dynamométrique -V.A.G 1331-

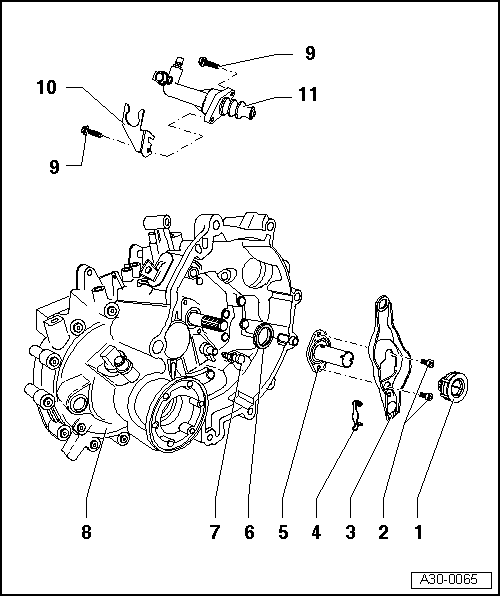

1 -  Butée d'embrayage
Déposer et reposer conjointement avec la fourchette d'embrayage → Repère et la douille de guidage → Repère → fig. jusqu'à → fig..
Ne pas laver la butée, l'essuyer seulement
Remplacer les butées bruyantes
2 -  Vis, 5 Nm, puis serrage angulaire de 90
Remplacer systématiquement
3 -  Fourchette d'embrayage
Déposer et reposer conjointement avec la butée d'embrayage → Repère et la douille de guidage → Repère → fig. jusqu'à → fig..
Retirer la graisse existante.
4 -  Ressort de maintien
Le fixer sur la fourchette d'embrayage.
5 -  Douille de guidage
Déposer et reposer conjointement avec la butée d'embrayage → Repère et la douille de guidage → Repère → fig. jusqu'à → fig..
6 -  Bague-joint d'arbre primaire
Déposer et reposer → Chapitre
7 -  Pivot sphérique, 20 Nm
Retirer la graisse existante.
Lubrifier avec de la graisse -G 000 100-
8 -  Boîte de vitesses
9 -  Vis six pans, 20 Nm
10 -  Support
Pour conduite combinée rigide/flexible → Repère
11 -  Cylindre récepteur
Déposer et reposer → Chapitre



Fourchette d'embrayage : dépose et repose avec la butée d'embrayage et la douille de guidage

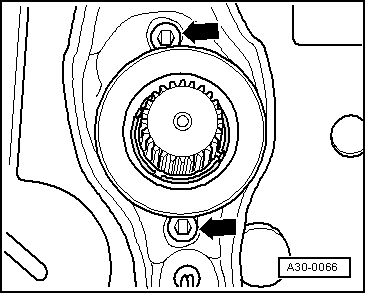

-  Dévisser complètement les vis -flèches-.
-  Retirer la fourchette d'embrayage avec la butée d'embrayage et la douille de guidage de l'arbre primaire et du tourillon sphérique.
La repose s'effectue dans l'ordre inverse de la dépose.

Douille de guidage : dépose et repose

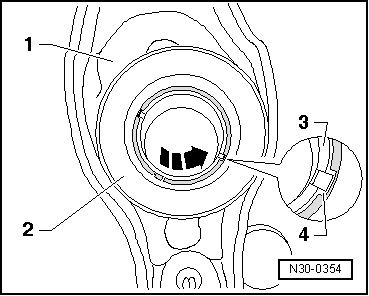

-  Pousser la douille de guidage -3- par le haut hors de la butée d'embrayage -2-.
-  Tourner la douille de guidage -3- en face de la butée d'embrayage -2- d'env. 90 dans le sens de la flèche, jusqu'à ce que les ergots de la douille de guidage s'engagent dans les gorges -4- de la butée d'embrayage.
-  Dans cette position, extraire la douille de guidage hors de la butée d'embrayage.
La repose s'effectue dans l'ordre inverse de la dépose.

Butée d'embrayage : dépose et repose

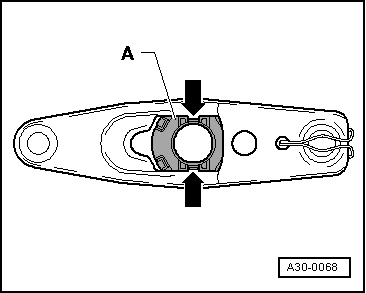

-  Comprimer les ergots -flèches- sur le dos de la fourchette d'embrayage et retirer la butée d'embrayage -A- hors de la fourchette d'embrayage.
-  Pour la repose, pousser la butée d'embrayage -A- dans la fourchette d'embrayage jusqu'à ce que les ergots -flèches- s'enclenchent.

Dispositif d'embrayage : purge
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Appareil de remplissa ...

Embrayage : remise en état
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires Contre-appui -3067- Mandrin de centrage -T10086- C ...
