Revue Technique Automobile Volkswagen Golf 5: Logement du tiroir de siège : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Logement du tiroir de siège : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.

Dépose

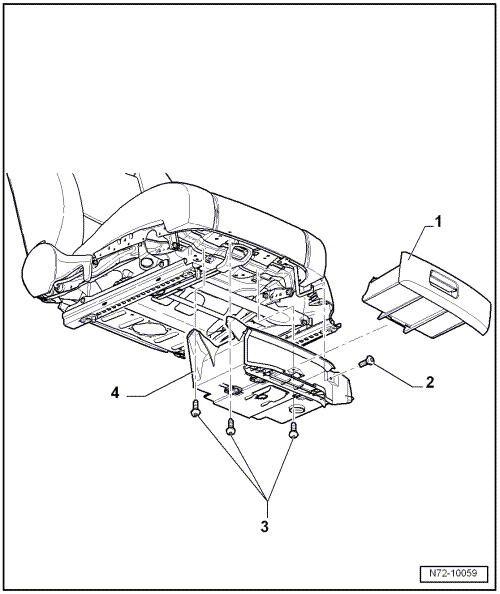

-  Retirer le tiroir -1- de son logement.
-  Déposer le siège avant → Chapitre
-  Déposer le revêtement du siège gauche → Chapitre.
-  Dévisser la vis -2- (2 Nm).
-  Dévisser les trois vis -3- (2 Nm).
-  Retirer le logement -4- de l'armature de siège.

Repose

Repose

  La repose s'effectue dans l'ordre inverse de la dépose.
