Revue Technique Automobile Volkswagen Golf 5: Lave-projecteurs : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-projecteurs / Lave-projecteurs : vue d'ensemble du montage

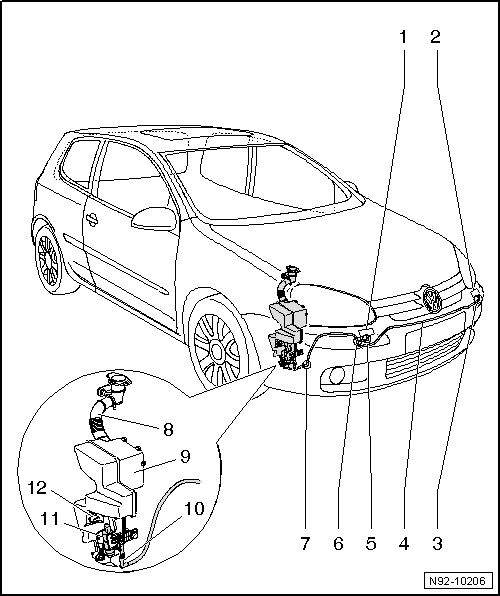

1 -  Porte-gicleurs avec gicleurs droits
Déposer et reposer le porte-gicleurs → Chapitre
Régler les gicleurs → Chapitre
Cylindre alternatif de gicleurs : dépose et repose → Chapitre
2 -  Porte-gicleurs avec gicleurs gauches
Déposer et reposer le porte-gicleurs → Chapitre
Régler les gicleurs → Chapitre
Cylindre alternatif de gicleurs : dépose et repose → Chapitre
3 -  Raccord coudé
Raccord au cylindre alternatif du gicleur gauche
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
4 -  Flexible
5 -  Raccord coudé
Raccord au cylindre alternatif du gicleur droit
Division de la conduite de liquide de lave-glace aux gicleurs du lave-projecteurs
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
6 -  Raccord en T
Division de la conduite de liquide de lave-glace aux gicleurs du lave-projecteurs
7 -  Raccord coudé
8 -  Tuyau de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs
Déposer et reposer → Chapitre
9 -  Réservoir de liquide de lave-glace et de lave-projecteurs
Déposer et reposer (véhicules sans chauffage stationnaire) → Chapitre
Déposer et reposer (véhicules avec chauffage stationnaire) → Chapitre
10 -  Raccord coudé
Raccordement à la pompe de lave-projecteurs -V11-
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
11 -  Pompe de lave-projecteurs -V11-
Déposer et reposer → Chapitre
12 -  Transmetteur de niveau de lave-glace/niveau d'eau -G33-
Déposer et reposer → Chapitre
