Revue Technique Automobile Volkswagen Golf 5: Jeu d'outils de déverrouillage -VAS 1978/35-

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Jeu d'outils de déverrouillage -VAS 1978/35-

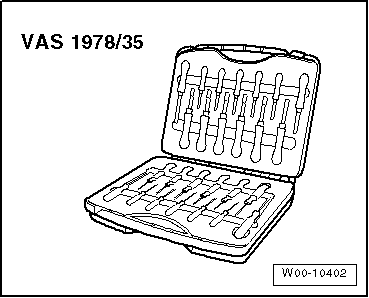

Le jeu d'outils de déverrouillage -VAS 1978/35- sert à déverrouiller les différents verrouillages primaires et secondaires des véhicules du Groupe. Le jeu comprend 26 outils différents permettant de déverrouiller ou monter dans les règles de l'art par exemple des systèmes de contacts cylindriques, des contacts plats à un ou deux crantages ou des raccords isolants monofils.
Pour connaître l'affectation des outils de déverrouillage aux verrouillages correspondants, se reporter au tableau figurant dans la → Notice d'utilisation du VAS 1978/35.


Descriptions des outils

Caisse pour réparation des câblages -VAS 1978A
Le nouveau coffret de réparation des faisceaux électriques -VAS 1978A- permet de garantir une qualité irréprochable des réparations dans le domaine de l'équipem ...

Pince à sertir avec matrice
La pince à sertir sans insert -VAS 1978/1-, combinée à l'insert pour pince à sertir -VAS 1978/2-, fait partie intégrante de la caisse pour réparation des câbla ...
