Ce sont toujours les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. L'étiquette d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du v éhicule indi quent de quel moteur celui-ci est équipé.
Les valeurs indiquées peuvent être différentes si vorte véhicule comporte des options ou corres pond a un autre niveau d`équipement ou s`il s`agit d un véhicule spécial.
Les valeurs de poids à vide indiqué dans le tableau cs- aptès s'appliquent aux véhicules en ordre de marche avec conducteur (75 kg |)fluides dont le resetvoir à carburant rempli à 90%, outillage de bord et roue secours le cas échéant. Le poids à vide indiqué augmente en raison de certaines options et de l`installation d`accessoires en deuxième monte, ce qui réduit d`autant la charge utile possible. Détermination du poids total autorisé en charge.
La charge se compose des poids suivants :

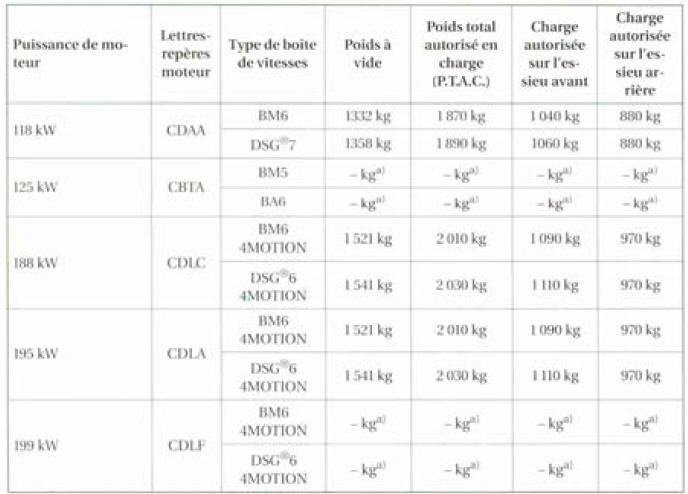

Motours à essence
a) Dunnées non encore disponibles au moment de la mise sous presse.

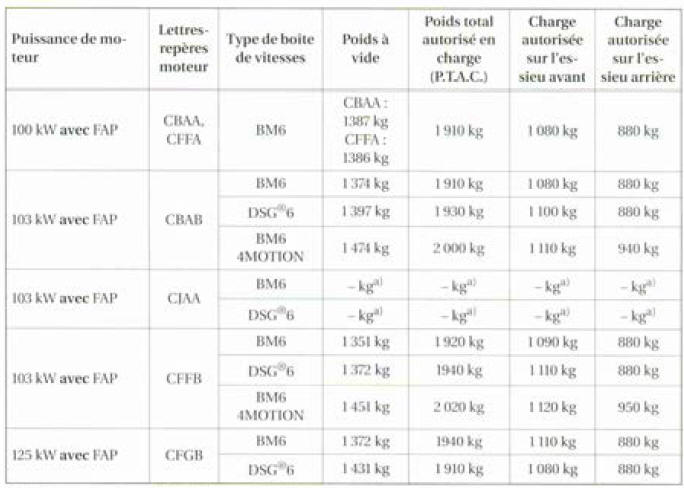

Moteurs diesel
a) Données non encore disponibles au moment de la mise sout presse.
Moleur GPL
Avertissement
Si les poids et les charges sur essieux maximum indiqués sont dépassés, des accidents peuvent avoir lieu.
Avis
Si les poids et les charges sur essieux maximum indiqués sont dépassés, des endommagements importants sur le véhicule peuvent avoir lieu.
Circulation avec un véhicule chargé
Coffre à bagagesLevier de vitesses et boîtier de commande des vitesses : remise en état
(jusqu'Ã 10/06)
Nota
Graisser les portées et les surfaces coulissantes.
Apparier la graisse par le biais du
→ Catalogue électronique de pièces de rechange (ETKA).
1 -
Segment d'arrêt
Déposer et reposer → ...
Tôle extérieure de porte : dépose et repose
Dépose
-
Extraire les clips -3- de la porte
-1- en faisant levier et en commençant par
le bas, puis retirer le cache arrière -2-.
-
Extraire les clips -5- de la porte
-1- en faisant levier et en commençant par
le bas, puis retirer le c ...
Assistant de dépannage, autodiagnostic du véhicule et métrologie
Avant les travaux de remise en état sur le mécanisme de direction
électromécanique, il faut déterminer le plus précisément possible la
cause du dommage avec le système de diagnostic embarqué, de métrologie
et d'information -VAS 5051- dans les fonctions " Assistant de dé ...
