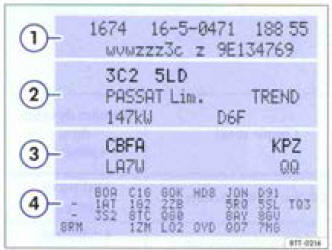

Fig. 12 Plaquette d'identification du véhiculé (par ex. avec les lettres-repéres
Fig. 12 Plaquette d'identification du véhiculé (par ex. avec les lettres-repéres moteur CBFA figurant la figure 3)

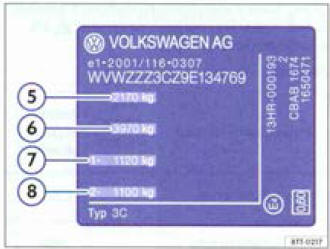

Fig. 13 Plaque du constructeur
Fig. 13 Plaque du constructeur

Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.

Numéro d'identification du véhicule

Le numéro d'identification du véhicule peut être lu de l'extérieur à travers un regard dans le parebrise.

Le regard se trouve sur le côté, dans la partie inférieure du pare-brise. De plus, le numéro d'identification du véhicule est frappé sur la descente d'eau droite. La descente d'eau droite se trouve entre la tourelle de jambe de force et l'aile.

Pour accéder au numéro d'identification du véhicule, ouvrez le capot-moteur.

Plaquette d'identification

La plaquette d'identification du véhicule fig. 12 est collée dans la zone du cuvelage de roue de secours dans le coffre à bagages et comporte les données suivantes :

  1.  Numéro d'identification du véhiule (numéro de châssis)
  2.  Type de véhicule, puissance du moteur, boite de vitesses
  3. Lettres-repires de moteur et de boite de vitesses, référence peinture, code de garnitures intérieures. Dans l'exemple, les lettres-repères de moteur sont "CBFA" fig. 12.
  4.  Options, numéros PR

Les données d'identification du véhicule figurent également dans le Plan d'Éntretien

Ploque du constructeur

La plaque du constructeur  fig. 13 est visible au bas du montant de porte, après ouverture de la porte du conducteur. Les véhicules destinés à certains pays d'exportation n'ont pas de plaque du constructeur.

La plaque du constructeur comporte les données suivantes :

  1.  Poids total autorisé en charge (P.T.A.C)
  2. Poids total roulant autorisé (P.T.R.A), (véhicule tracteur et remorque)
  3.  Charge autorisée sur l'essieu avant
  4.  Charge autorisée sur l'essieu arrière
