Revue Technique Automobile Volkswagen Golf 5: Haut-parleurs de médiums avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes de haut-parleurs / Haut-parleurs de médiums avant : dépose et repose

  Nota
Les haut-parleurs de médiums sont fixés au revêtement de porte par l'arrière.
La dépose et la repose s'effectuent de façon identique des côtés gauche et droit.

Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Pour pouvoir remplacer un haut-parleur, il faut d'abord déposer le revêtement de porte → Carrosserie - Travaux de montage à l'intérieur ; Groupe de rép.70 ou → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

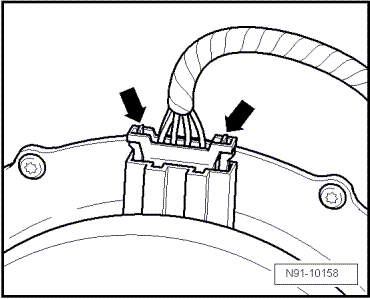

-  Déverrouiller le connecteur -flèches-, puis le débrancher.

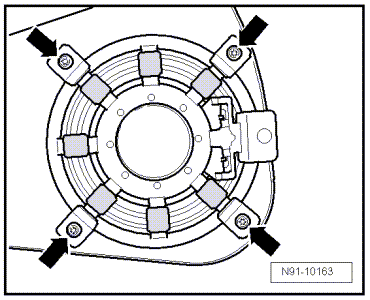

-  Dévisser les vis du haut-parleur et retirer ce dernier.

Repose :

La repose s'effectue de manière similaire, dans l'ordre inverse de la dépose.
