Revue Technique Automobile Volkswagen Golf 5: Grille de calandre : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Grille de calandre / Grille de calandre : dépose et repose

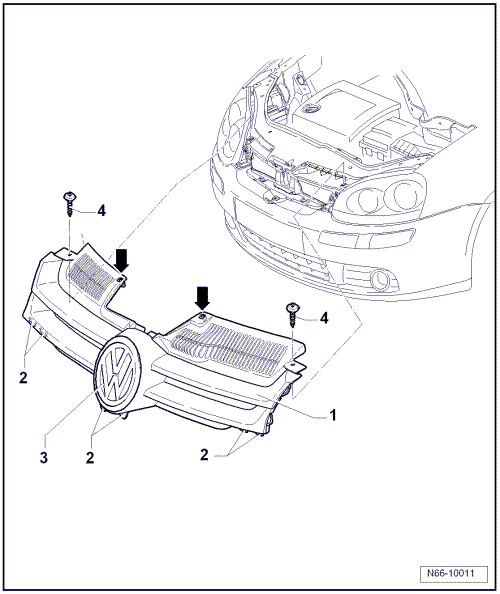

Dépose

Dévisser les vis -4-.
Détacher les clips -flèches- du porte-serrure à l'aide d'un petit tournevis.
Faire basculer la grille de calandre -1- légèrement en arrière et extraire les crochets d'arrêt -2- hors du bouclier de pare-chocs par le haut.

Repose

Basculer la grille de calandre -1- légèrement vers l'avant et introduire les crochets d'arrêt -2- dans le bouclier de pare-chocs.
Basculer la grille de calandre -1- vers le porte-serrure et encliqueter les clips -flèches- dans le porte-serrure.
Visser les vis -4-.
Grille de calandre : vue d'ensemble du montage
1 -  Grille de calandre Matériau : acrylonitrile-styrène-acrylester (ASA) 2 -  Crochets d'arrêt Au nombre ...

Grille de calandre GTI, modèles spéciaux GTI et GT : vue d'ensemble du montage
  Nota Selon la version, il faut tenir compte de légères différences. La grille de calandre de la Golf GTI et celle de la ...
