Dépose
|

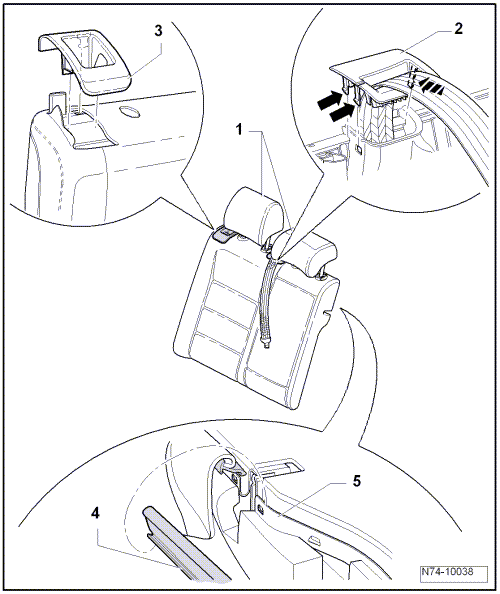

- | Appuyer sur la touche correspondante du guide d'appuie-tête et retirer les appuie-têtes -1- du dossier. |
- | Déverrouiller les crantages latéraux -flèches- et retirer l'écran de sortie de ceinture -2- de ses logements. |
L'écran de sortie de ceinture -2- possède un crantage à usage unique et doit donc être remplacé lors de la repose. |
- | Pousser les crantages latéraux vers l'intérieur et retirer le cache3- du dossier. |
- | En faisant levier avec un tournevis, dégager de leurs logements5- tous les profilés 4- situés sur le pourtour au dos du dossier. |
- | Retrousser la garniture sur les côtés. |
- | Déverrouiller le crantage des extrémités inférieures des guides d'appuie-tête et extraire les guides d'appuie-tête du dossier. |

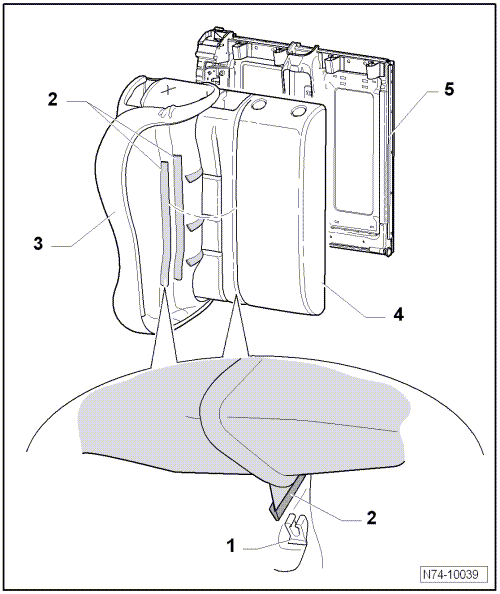

- | À l'aide d'un petit tournevis, écarter les rebords latéraux des logements -1- et retirer les baguettes de calage -2-. |
- | Retirer la garniture -3- et le rembourrage -4- du cadre de dossier5-. |
Repose
- | La repose s'effectue dans l'ordre inverse de la dépose. |
