Revue Technique Automobile Volkswagen Golf 5: Garniture et rembourrage de banquette : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Rembourrages siège, garnitures / Garnitures et rembourrages de sièges arrière / Garniture et rembourrage de banquette : dépose et repose

Dépose

Déposer la banquette → Chapitre.

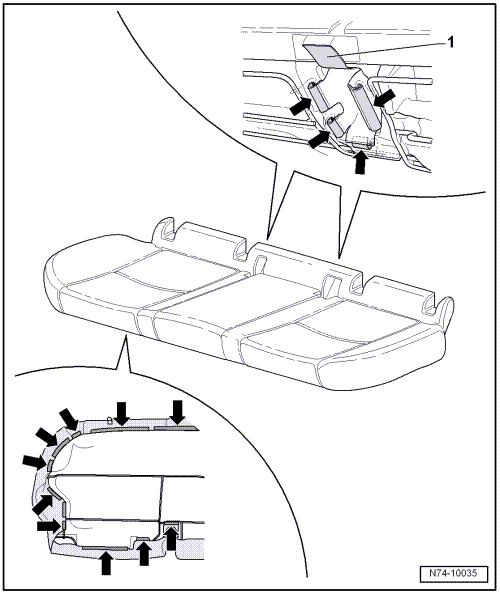

Sur la face inférieure de la banquette, décrocher de l'armature de siège tous les profilés -flèches- de la garniture.
Détacher la bande velcro -1- au niveau des boîtiers de verrouillage.


Retrousser la garniture sur les côtés.

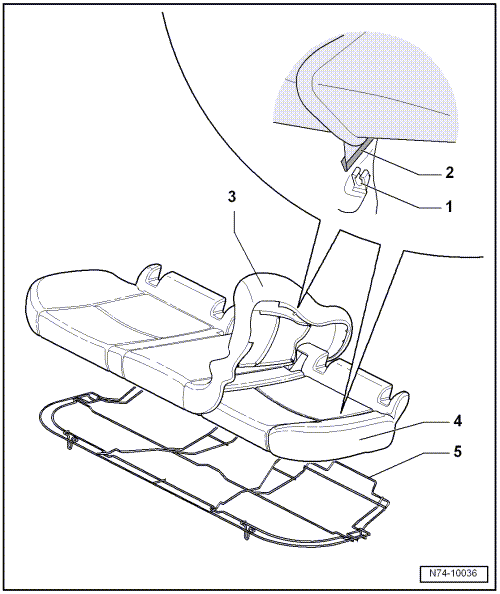

À l'aide d'un petit tournevis, écarter les rebords latéraux des logements -1- et retirer les baguettes de calage -2-.
Retirer la garniture -3- et le rembourrage -4- de l'armature de siège5-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
