Revue Technique Automobile Volkswagen Golf 5: Feux de balisage latéral

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux de balisage latéral

Ampoule de feu de balisage latéral avant -M11-, uniquement pour les USA et le Canada

  Nota
Informations supplémentaires :

Ampoule de feu de balisage latéral avant -M11- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -3409- ou tournevis).
Il n'est pas nécessaire de déconnecter la tresse de masse de la batterie.
Les figures représentent les opérations de dépose-repose de l'ampoule de feu de balisage latéral avant -M11- du côté gauche.
La dépose et la repose des ampoules de feux de balisage latéral avant -M11- gauche et droite s'effectuent de façon identique.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

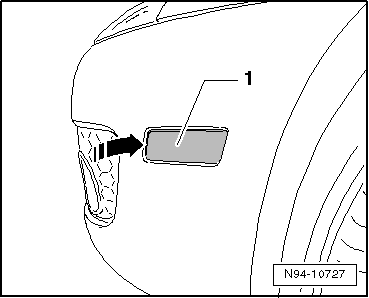

-  Enfoncer avec précaution le feu de balisage latéral -1- dans le bouclier de pare-chocs (de 0,5 à 1,0 cm) -flèche-.

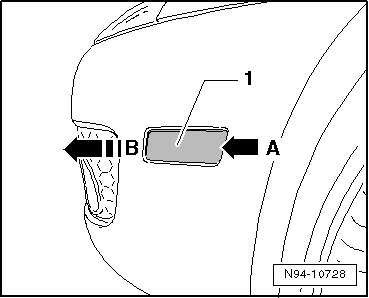

-  Positionner la cale de démontage -VAS 3409- à l'arrière -flèche A- du feu de balisage latéral -1-, puis le pousser légèrement vers l'avant dans le sens de la -flèche B-.

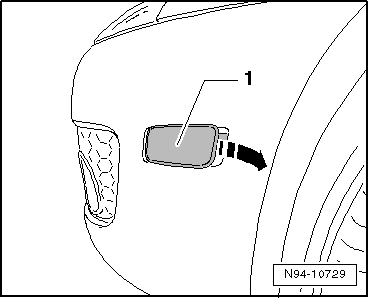

-  Extraire le feu de balisage latéral -1- hors du bouclier de pare-chocs en procédant dans le sens de la -flèche-.

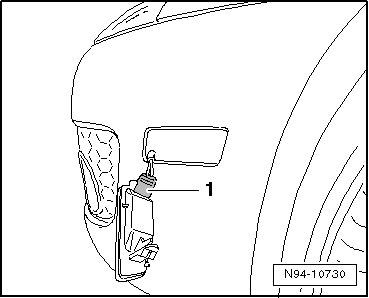

-  Extraire la douille munie de l'ampoule -1- hors du boîtier.

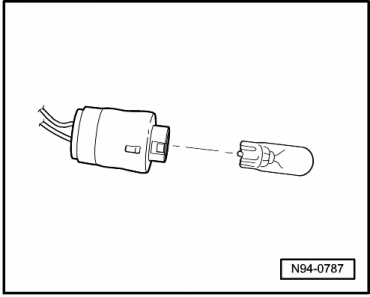

-  Extraire l'ampoule de la douille.
Ampoule 12 V, W 5 W
Repose :
-  Mettre en place l'ampoule neuve dans la douille d'ampoule.

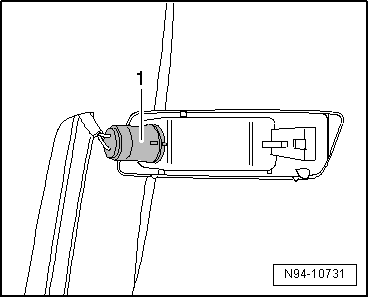

-  En engageant la douille d'ampoule -1-, veiller à ce que les repères correspondent.
-  Enfoncer le feu de balisage latéral d'abord à l'avant dans la découpe du bouclier de pare-chocs, puis l'enfoncer à l'arrière jusqu'à ce qu'il s'encliquette de façon audible.


Feu de balisage latéral arrière, uniquement pour les USA et le Canada

  Nota
L'ampoule de feu rouge arrière gauche -M12- ou l'ampoule de feu rouge arrière droit -M4- remplit la fonction de l'ampoule de feu de balisage latéral arrière -M2-.

Éclaireur d'accès dans le rétroviseur extérieur : dépose et repose
L'éclaireur d'accès dans le rétroviseur extérieur, côté conducteur -W52- et l'éclaireur d'accès dans le rétroviseur extérieur, côté passager avant -W53- s ...

Feux arrière
...
