Revue Technique Automobile Volkswagen Golf 5: Ensemble roulement/moyeu de roue : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Porte-fusée et bras longitudinal : vue d'ensemble du montage (traction avant) / Ensemble roulement/moyeu de roue : dépose et repose

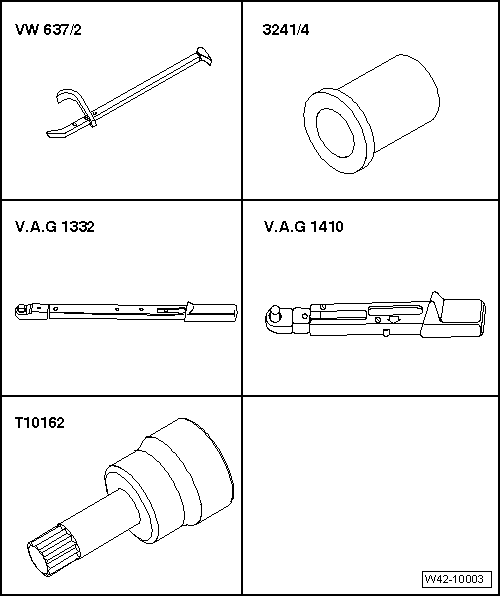

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Extracteur de capuchon de moyeu -VW 637/2-
Douilles d'emmanchement -3241-
Clé dynamométrique -V.A.G 1332-
Clé dynamométrique -V.A.G 1410-
Bit -T10162 A-


Dépose
-  Soulever le véhicule.
-  Dévisser la roue.

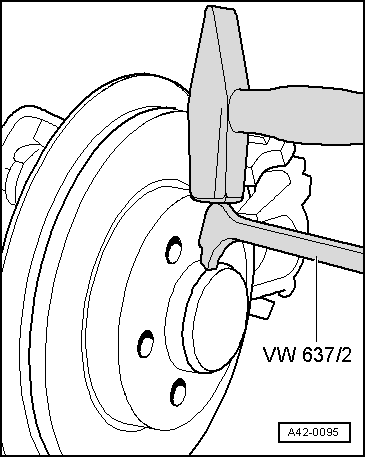

Décoller le capuchon antipoussière de son siège en appliquant de légers coups sur la griffe de l'extracteur de capuchon de moyeu-VW 637/2-.

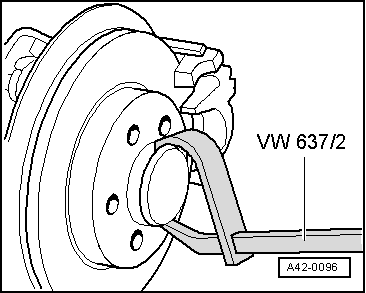

-  Décoller le capuchon antipoussière.
-  Déposer la chape de frein en même temps que l'étrier de frein et l'accrocher avec du fil de fer à la carrosserie → Systèmes de freinage; Groupe de rép.46.
  Nota
Suspendre l'étrier de frein à la carrosserie.
-  Dévisser la vis à empreinte cruciforme du disque de frein et retirer le disque de frein.

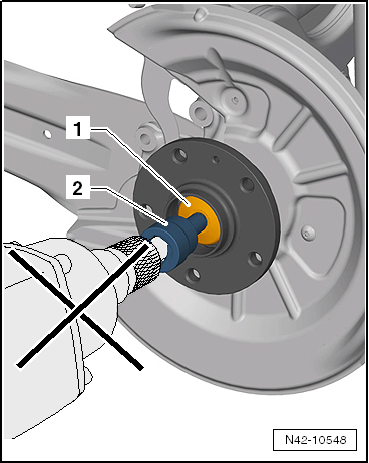

-  Dévisser la vis -1- au moyen de la douille -T10162 A--2-.
Prudence !   Prudence !
Pour dévisser la vis -1- au moyen de la douille -T10162--2-, ne pas utiliser de tournevis à frapper !
-  Retirer l'ensemble roulement/moyeu de roue de la fusée.
Repose
-  Pousser avec précaution l'ensemble roulement/moyeu de roue sur la fusée.
Prudence !   Prudence !
Veiller à ce que l'ensemble roulement/moyeu de roue ne se positionne pas de biais !
-  Visser la vis neuve -1- puis serrer au couple prescrit.
  Nota
Serrer tout d'abord la vis avec la clé dynamométrique au couple de serrage indiqué.

Utiliser une clé rigide pour effectuer le serrage angulaire.
Prudence !   Prudence !
Pour serrer la vis -1- au moyen de la douille -T10162 A--2-, ne pas utiliser de tournevis à frapper !

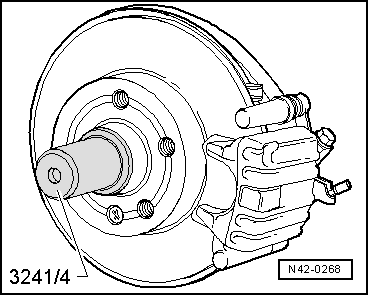

-  Emmancher le capuchon antipoussière à l'aide de la douille d'emmanchement-3241/4-.
  Nota
Toujours remplacer les capuchons antipoussière.
Les capuchons antipoussière endommagés laissent pénétrer l'humidité. C'est pourquoi il est impératif d'utiliser l'outil représenté sur la figure.
La suite de la repose s'effectue dans l'ordre inverse de la dépose.
-  Reposer la roue et la serrer → Chapitre.

Couples de serrage
Composant Couple de serrage
Moyeu de roue avec roulement de roue sur porte-fusée
Utiliser une vis neuve.
180 Nm + 180
Disque de frein sur porte-fusée 4 Nm
