| La pièce de montage -4- est insérée. |

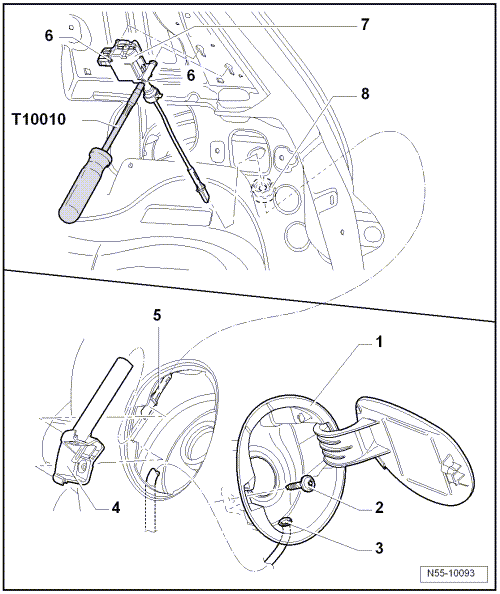

| - | Introduire le flexible d'évacuation d'eau -3- dans l'orifice de l'ensemble cuvette/trappe à carburant et le tirer jusqu'en butée. |
| - | Engager le flexible d'évacuation d'eau dans le panneau latéral. |
| - | Insérer l'ensemble cuvette/trappe à carburant -1- dans le panneau latéral avec le côté charnière en premier. |
| - | Faire glisser l'ensemble cuvette/trappe à carburant entièrement dans le panneau latéral en veillant à ce que les crochets d'arrêt s'encliquettent correctement en haut et en bas dans le panneau latéral. |
| - | Mettre l'élément en caoutchouc en place sur la goulotte de remplissage et visser la vis -2-. |
| Couple de serrage de la vis -2- : 1,5 Nm |
Ensemble cuvette/trappe à carburant : dépose
Actionneur : déposeRéservoir de dépression dans la tubulure d'admission : contrôle de
l'étanchéité
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Pompe à vide à main -VAS 6213-
Conditions de contrôle
Contrôler visuellem ...
