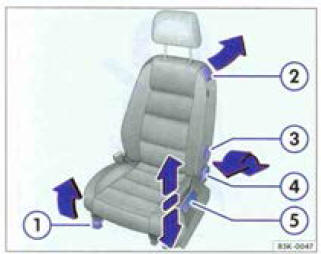

Fig. 35 Eléments de commande sur le siége avant gauche
Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.
Les éléments de commande du siège avant droit sont disposés de façon symétriquement opposée à ceux du siège avant gauche.
Les éléments de commande mécaniques et électriques du siège peuvent être combinés.
|
Fig. 35 |
Fonction |
Mesure à prendre |
| 1 | Avance ou recul du siége avant. | Tirez le levier et déplacez le siège avant. Le siège avant doit s'encliqueter aprés avoir relâché le levier ! |
| 2 | Escamotuge ou relévement du dossier de siège (uniquement sur les véhicules à deux portes) | Escamotage : Tirez le levier et escamotez le dossier, faiter coulisser en méme temps le siège vers l'avant. |
| Relèvement : faites coulisser le siège au maximum vers l'arrière, lirez le levier et relevez le dossier | ||
| 3 | Réglage de l'appui lombaire. | Rabattez le levier. |
| 4 | Réglage du dossier de siège. | Tournez la molette |
| 5 | Réglage en hauteur du siège. | La cas échéant, déplacez plusieurs fois le levier vers le haut ou vers le bas. |
Position assise correcte
Éléments de commande électriques sur le siège avantColonne de direction : vue d'ensemble du montage
Nota
Les travaux de soudage et de redressage ne sont pas autorisés sur
les éléments porteurs et les éléments de guidage des roues de la
suspension.
Toujours remplacer les écrous autoserreurs.
Toujours remplacer les vis et écrous ...
Amortisseur : remise en état
1 -
Amortisseur
Déposer et reposer
→ Chapitre
Tenir compte des différentes versions de trains roulants
→ Chapitre ; Plaquette d'identification du véhicule.
2 -
Capuchon de protection
...
Berceau en acier et couple réducteur : vue d'ensemble du montage
(transmission intégrale)
La -flèche- indique le sens de la
marche.
1 -
Berceau
2 -
Patin métal-caoutchouc arrière
Remplacer
→ Chapitre
3 -
Patin métal-caoutchouc avant
Remplacer ...
