Revue Technique Automobile Volkswagen Golf 5: Dispositif de réglage en inclinaison du siège (électrique) : dépose et
repose
La dépose et la repose du dispositif de réglage en inclinaison du siège sont
décrites pour l'armature de siège avant gauche. La dépose et la repose du
dispositif de réglage en inclinaison sur l'armature de siège avant droite
s'effectuent de façon analogue.
Dépose
| Monter le support de réparation pour sièges -VAS 6136- sur
le support de moteur et de boîte -VAS 6095-. |
| - |
Déposer le siège avant
→ Chapitre. |
| - |
Fixer le siège sur le support de réparation pour sièges
-VAS 6136-. |
| - |
Déposer le revêtement du siège droit
→ Chapitre. |
| - |
Déposer les revêtements du siège gauche à réglage électrique
→ Chapitre. |
| - |
Déposer le support et l'étrier du siège à réglage électrique
→ Chapitre. |
| - |
Déposer le logement de tiroir de siège avant
→ Chapitre |
| - |
Déposer le dossier de siège avant
→ Chapitre. |
| - |
Déposer la garniture et le rembourrage d'assise de siège
avant
→ Chapitre. |
|
|
|
| - |

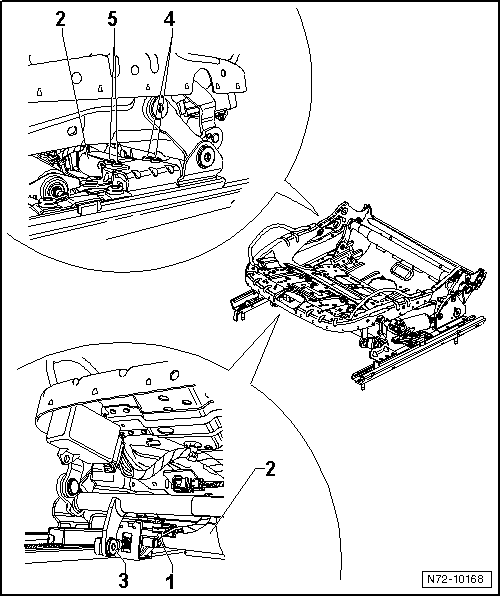

Débrancher le câblage -1- du réglage en
inclinaison du siège -2-. |
| - |
Dévisser respectivement les deux vis -4-
et -5-. |
| - |
Désolidariser le dispositif de réglage en inclinaison du siège
-2- de l'armature de siège. |
| - |
La repose s'effectue dans l'ordre inverse de la dépose. |
