Revue Technique Automobile Volkswagen Golf 5: Contacteur de pression pour climatiseur -F129

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Contacteurs et transmetteurs du circuit frigorifique et raccords correspondants / Contacteur de pression pour climatiseur -F129

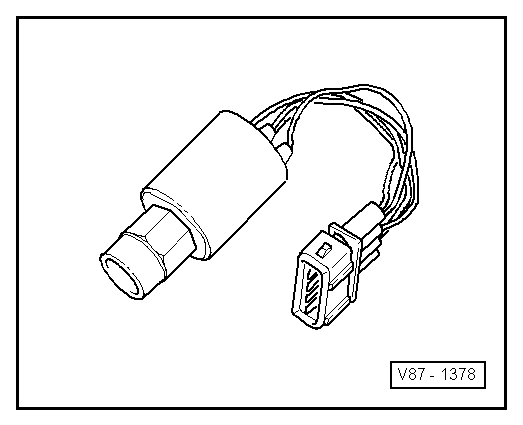

Ce contacteur de pression a 3 fonctions :
1. Commute le ventilateur de radiateur à la vitesse supérieure en cas d'augmentation de pression dans le circuit frigorifique (env. 16 bars).
2. Met le climatiseur hors circuit en cas de pression trop élevée (env. 32 bars) (par ex. en cas de refroidissement insuffisant du moteur).
3. Met le climatiseur hors circuit en cas de pression trop faible (env. 2 bars) (par ex. en cas de fuite de fluide frigorigène).
  Nota
Le contacteur de pression pour climatiseur -F129- remplace le contacteur haute pression pour climatiseur -F23-, le contacteur basse pression pour circuit frigorifique -F73- et le pressostat haute pression pour embrayage électromagnétique -F118-.
