  Nota
Sur la Golf 2009ʉм il n'est pas n̩cessaire de d̩poser la console centrale pour d̩poser le tableau de bord. La console centrale doit uniquement ̻tre d̩tach̩e puis pouss̩e vers l'arri̬re.


Désolidarisation

-  Couper le contact d'allumage.
Véhicules à boîte automatique
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37.
Véhicules avec boîte mécanique et boîte à double embrayage
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34.
Tous les véhicules
-  Déposer l'écran central de tableau de bord (Golf 2009 â–º) → Chapitre
-  Déposer l'écran, unité de commande de climatisation/unité de commande de chauffage (Golf 2009 â–º) → Chapitre
-  Déposer le cache central (Golf 2009 â–º) → Chapitre

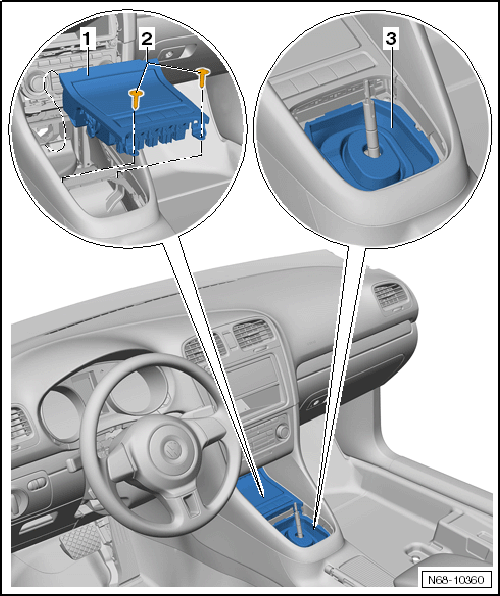

-  Détacher de la console centrale l'insonorisant de commande des vitesses -3- (uniquement véhicules avec boîte de vitesses mécanique).
-  Dévisser les deux vis -2- (1,5 Nm).
-
  Nota


-  Dévisser la vis -1- située de chaque côté de la console centrale (1,5 Nm).

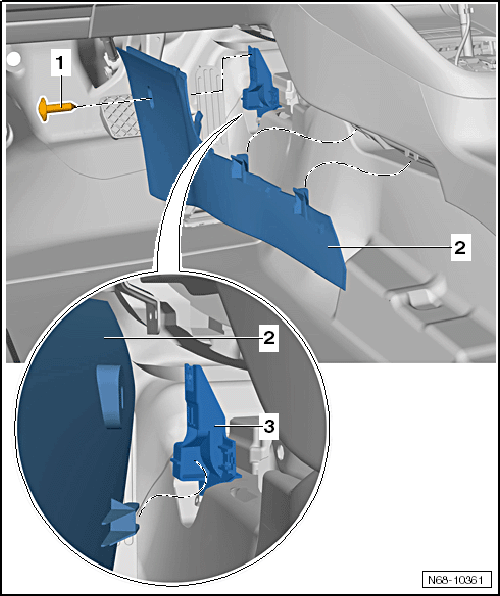

-  La dépose du revêtement de gauche de plancher -2- n'est pas nécessaire.
-  La dépose du revêtement droit de zone de plancher n'est pas non plus nécessaire.
  Nota
Lors de la fixation de la console centrale, veiller à ce que le revêtement de zone de plancher -2- soit encliqueté dans le logement -3-.


-  Extraire le tapis de fond de rangement -4- du rangement.
-  Dévisser la vis -5- (1,5 Nm).
-  Dévisser les deux vis -3- (1,5 Nm).
-  Dévisser les deux vis -2- (1,5 Nm).
-  Extraire le cache de la console centrale -1- dans le sens de la -flèche-.
  Nota
Lors de la repose, les vis doivent être mises en place dans l'ordre -2-, -5- et -3-.

-  Pousser la console centrale jusqu'en butée vers l'arrière.

Fixation
-  La fixation s'effectue de façon analogue, dans l'ordre inverse de la dépose.
