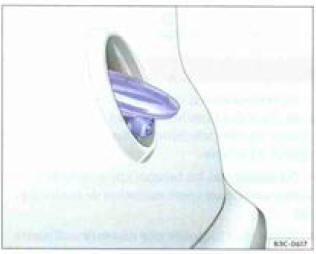

Fig. 140 Dans le hoyon : emplacement de montage de la caméra de recul

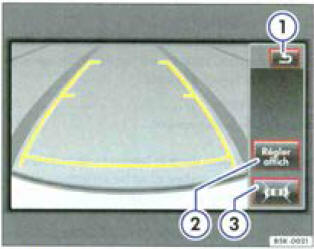

Fig. 141 Affichage de la caméra de recul
Lisez d'abord les information d'introduction et les consignes de sécurité à la et tenez-en compte.
La caméra de recul (caméra fig. 140 et écran) s'active et se désactive automatiquement.
| Marche : | Lorsque le contact d'allumage est mis ou lorsque le moteur tourne, engagez la marche arriére. |
| Arrêt: | Accélérez ou avancez un pendant un moment ou appuyez sur la touche de mode sur l'autoradio ou sur le système de navigation → brochure Radio ou → brochure Systéme de navigation. |
Afficheur
| Touches de fonction à l'écran fig. 141 | |
| 1 | Fin de l'affichage
actuel |
| 2 | Réglage l'affichage : luminosité, contraste, couleur (sur les véhicules avec système de navigation). |
| 3 | Passage de l'affichage au système optique d'aide au stationnement (OPS), Engagez une vitesse pour retourner à l'affichage de la caméra. |
Particularités
1) N'utilisez pas la caméra de recul dans les cas suivants :
2) Illusions d'optique causées par la caméra (exemples)
La caméra de recul ne retransmet que des images bidimensionnelles. Les trous ainsi que les objets saillants au sol ou les objets saillants sur les autres véhicules sont, en raison de la profondeur manquante, peu ou pas du tout identifiables.
Les objets ou un autre véhicule peuvent apparaitre sur l'écran plus pnehes ou plus éloignes qu'ils ne le sont en réalité :
Nettoyage de la lentille
Assurez vous que la lentille est propre, exempte de neige et de givre :
|
Avis |
|
Si l'emblème Volkswagen est rabattu, vous ne pouvez pas ouvrir le hayon.
Pour vous familiariser avec les lignes repères et leurs fonctions, Volkswagen vous conseille, lorsque les conditions de visibilité et météorologiques sont convenables de vous entrainer au stationnement avec la caméra de recul sur un parking ou un emplacement à faible circulation.
Vous ne pouvez pas activer la caméra de recul lorscue le hayon est ouvert.
Introduction
Manoeuvres de stationnementCapteur d'angle de braquage -G85- : dépose et repose
Prudence !
La dépose et la repose des différents composants du
commodo doivent toujours être effectuées dans l'ordre
prescrit
→ Chapitre.
...
Élément de déverrouillage : dépose et repose
Nota
Si le hayon ne s'ouvre pas, il peut être ouvert manuellement
via le déverrouillage de secours -3-
sur la serrure de hayon -4-. Le
déverrouillage de secours est accessible par une ouverture dans
le revêtement du hayon.
...
Caractéristiques techniques
Caractéristiques techniques
Numéro de moteur
Les lettres-repères moteur et le numéro de moteur se
trouvent sur l'autocollant -flèche-
apposé sur le carter de distribution.
Les lettres-repères mo ...
