Revue Technique Automobile Volkswagen Golf 5: Circuit frigorifique avec étrangleur et réservoir collecteur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Circuit frigorifique avec étrangleur et réservoir collecteur

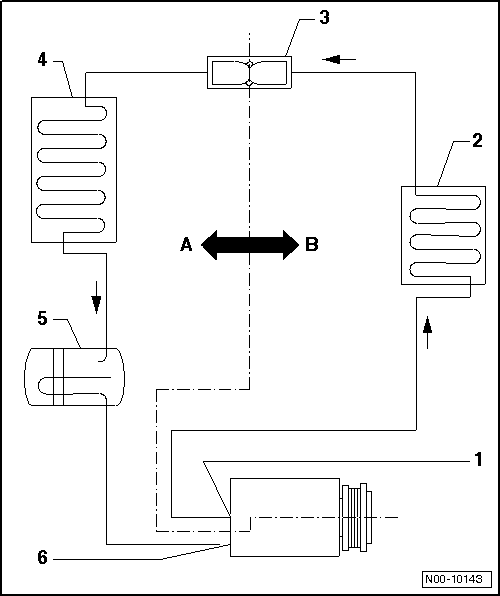

Les flèches indiquent le sens d'écoulement du fluide frigorigène.
A- Côté basse pression du circuit frigorifique.
B- Côté haute pression du circuit frigorifique.


Pièce État du fluide frigorigène Pression (bar) Température (C)
-1- Compresseur de climatiseur, côté B gaz jusqu'à 20 bars jusqu'à +70 C
-2- Condenseur gaz à vapeur jusqu'à liquide jusqu'à 20 bars jusqu'à +70 C
-3- Étrangleur de liquide à vapeur côté B jusqu'à 20 bars, côté A supérieure à 1,5 bar jusqu'à +60 C du côté B ; chaleur supérieure à  -4 C du côté A
-4- Évaporateur de vapeur à gaz supérieure à 1,5 bar supérieure à -4 C
-5- Réservoir collecteur gaz
-6- Compresseur de climatiseur, côté A gaz

Les pressions côté A sont maintenues à env. 2 bars par le compresseur de climatiseur " à régulation " même en cas de régimes moteur différents. Cela ne vaut toutefois que dans la plage de puissance du compresseur de climatiseur ; si les limites de puissance du compresseur sont dépassées → Chapitre.
  Nota
Sur les véhicules avec vanne de régulation du compresseur de climatiseur -N280-, le pilotage de la vanne permet de faire varier la pression côté basse pression.
Circuit frigorifique avec détendeur thermostatique
