Revue Technique Automobile Volkswagen Golf 5: Ciel prémoulé : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements de pavillon / Ciel prémoulé : dépose et repose

Dépose

-  Ouvrir le toit ouvrant coulissant/relevable si le véhicule en est équipé.
-  Couper le contact d'allumage.
-  Déposer le plafonnier avant -W1- → Groupe de rép.96..
-  Déposer le cache terminal de pavillon → Chapitre.
-  Déposer le cache latéral droit du tableau de bord → Chapitre
-  Déposer le revêtement central de montant A droit → Chapitre
-  Déposer le revêtement supérieur de montant A droit → Chapitre
-  Détacher le revêtement gauche du montant A dans la zone de jonction avec le ciel prémoulé.
-  Déposer les revêtements supérieurs des montants B. Il n'est pas nécessaire de déposer les ferrures terminales ou les étriers de guidage des ceintures de sécurité avant pour effectuer cette opération → Chapitre.
Uniquement sur les véhicules 2 portes
-  Déposer la banquette → Chapitre.
-  Déposer le dossier → Chapitre.
-  Déposer le revêtement latéral → Chapitre.
-  Déposer le support latéral du couvre-coffre → Chapitre.
-  Déposer les revêtements des montants C, → Chapitre
Uniquement sur les véhicules 4 portes

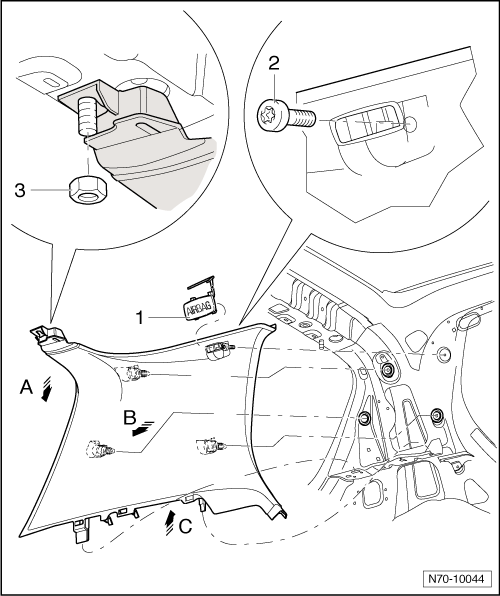

-  Retirer les logos AIRBAG -1- des deux revêtements des montants C et dévisser les vis -2- (4 Nm).
  Nota
Lors de la repose, les logos AIRBAG -1- doivent être remplacés.
-  Dévisser les écrous -3- (1,5 Nm).
-  Détacher -flèche A- les revêtements des goujons des écrous -3-.
-  Dégager -flèche B- les revêtements des logements et des joncs des joints de porte.
  Nota
La dépose complète des revêtements des montants C n'est pas nécessaire sur les véhicules 4 portes !


Véhicules avec toit ouvrant coulissant/relevable

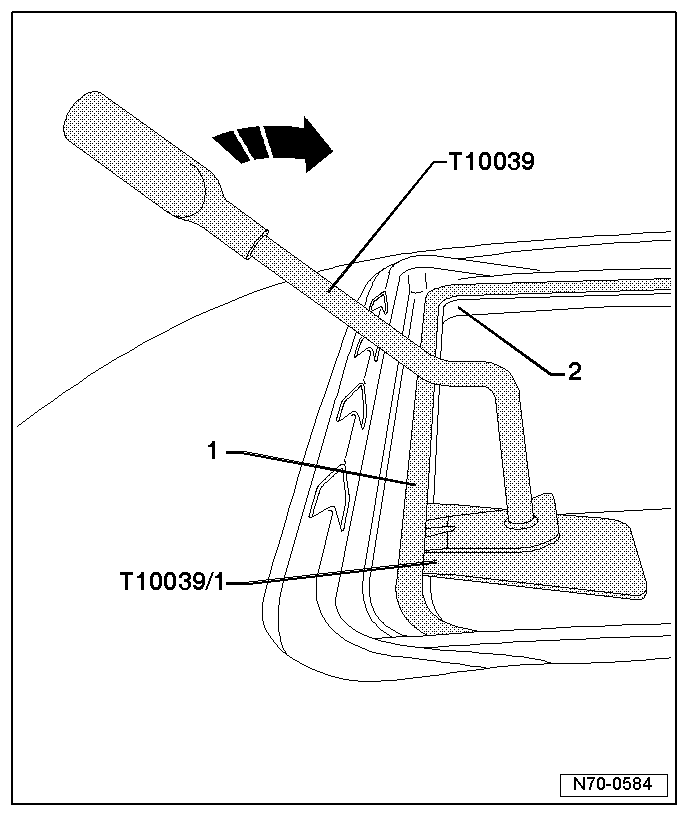

-  Insérer la cale -T10039/1- entre le cadre -1- et le ciel prémoulé -2-.
-  À l'aide du levier d'écartement -T10039/1-, détacher le cadre du ciel prémoulé sur son pourtour dans le sens de la -flèche-.

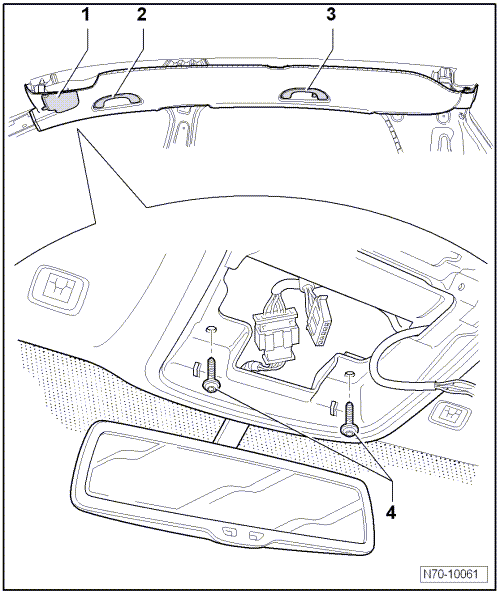

-  Déposer les pare-soleil -1- → Chapitre.
-  Déposer les poignées de maintien (au pavillon) -2- et -3- des côtés droit et gauche → Chapitre.
-  Dévisser les deux vis -4- (2 Nm).
-  Abaisser légèrement le ciel prémoulé et débrancher les câblages du ciel prémoulé en fonction des équipements du véhicule.
-  Extraire le ciel prémoulé du véhicule en le faisant passer par le hayon.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.

-  Sur les véhicules avec console dans le ciel prémoulé, retirer, dans la zone des quatre trous de vissage, les logements d'agrafe restés en place -1- et -2-.

  Nota
Véhicules avec quatre portes : lors de la repose, le ciel prémoulé doit être amené en position correcte de montage par deux autres mécaniciens latéralement au-dessus des montants C !
