Changeur de CD : dépose et repose

  Nota
Si le changeur de CD lit des CD de commercialisation courante mais ne lit pas des CD gravés, cela ne signifie pas que le changeur de CD est défectueux. Aucun échange du changeur de CD ne pourra par conséquent être effectué pour cette raison.
Les CD mixtes (CD contenant à la fois des données informatiques et des morceaux de musique) ne peuvent pas être lus.
Les CD audio de 8 cm de diamètre (minidisques) ne peuvent pas être lus.
En cas d'installation du changeur de CD en deuxième monte, il faut absolument effectuer un nouveau codage des fonctions de l'autoradio.

Outils spéciaux, appareils de contrôle, de mesure et matériel nécessaires

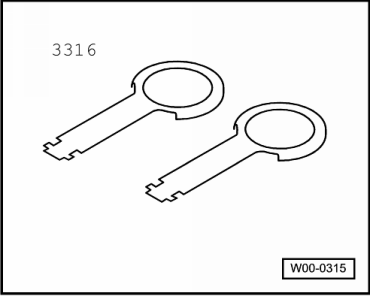

  -3316- Élément d'extraction d'autoradio
L'élément d'extraction d'autoradio -3316- se compose de deux éléments identiques.


Dépose :

  Nota
Le changeur de CD est monté sous l'accoudoir central relevable.
Avant de débuter les travaux de montage, exécuter les points suivants :
Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Ouvrir entièrement l'accoudoir central relevable.
Retirer les CD restés éventuellement dans le changeur de CD → Notice d'Utilisation.

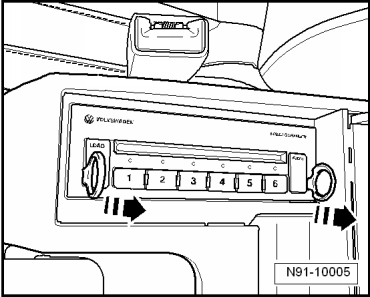

Insérer les éléments d'extraction d'autoradio -3316- dans les fentes prévues à cet effet à gauche et à droite du changeur de CD jusqu'à ce qu'ils s'encliquettent de façon audible.

Extraire le changeur de CD à l'aide des éléments d'extraction -flèches-.

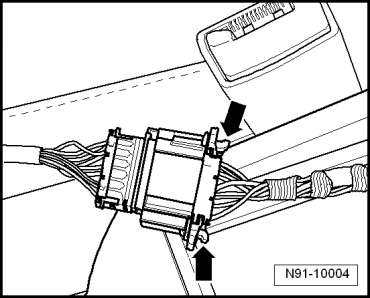

Déverrouiller le connecteur aux emplacements indiqués -flèches-, puis le débrancher.

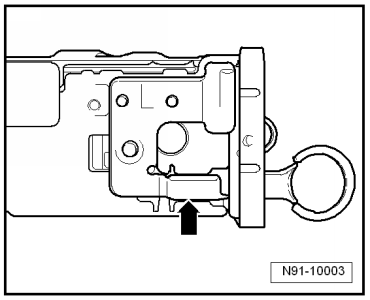

Appuyer sur l'agrafe crantée -flèche- tout en retirant l'élément d'extraction de l'appareil déposé.


Repose :

La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
