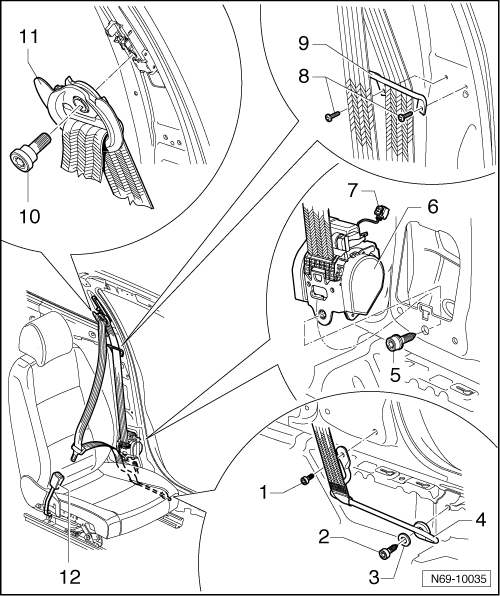

Vue d'ensemble du montage

1 -  Vis
20 Nm
2 -  Vis
40 Nm
3 -  Rondelle
4 -  Étrier de guidage
5 -  Vis
40 Nm
6 -  Enrouleur automatique de ceinture sur le montant B
7 -  Câblage
8 -  Vis
2 unités
4,5 Nm
9 -  Renvoi de ceinture
10 -  Vis
40 Nm
11 -  Ferrure d'inversion
12 -  Boîtier de verrouillage
Déposer → Chapitre

Dépose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques aux rétracteurs de ceintures → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer le revêtement supérieur du montant B → Chapitre
-  Déposer la banquette → Chapitre.
-  Déposer le dossier → Chapitre.
-  Déposer l'enjoliveur de seuil de porte, véhicules 2 portes → Chapitre.
-  Déposer le revêtement latéral → Chapitre.

-  Dévisser la vis -1- (20 Nm).
-  Dévisser la vis -2- (40 Nm) et retirer la rondelle -3-.
-  Faire passer l'étrier de guidage -4- à travers la boucle de la sangle.
-  Dévisser la vis -5- (40 Nm) et retirer l'enrouleur automatique de ceinture -6- du montant B.
ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du rétracteur de ceinture. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Débrancher le connecteur -7-.
-  Dévisser les vis -8- (4,5 Nm) et retirer le renvoi de ceinture -9-.
-  Dévisser la vis -10- (40 Nm) et retirer la ferrure d'inversion -11- du dispositif de réglage en hauteur de la ceinture.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Reconnecter la batterie → Groupe de rép.27.

Stockage, transport et mise au rebut de modules de sac gonflable, de rétracteurs de ceintures et de découplage de batterie (composants pyrotechniques)
  ATTENTION ! Le stockage est soumis à la législation nationale actuelle. ...

Ceintures de sécurité avant, véhicules 4 portes : dépose et repose
Vue d'ensemble du montage 1 -  Vis 40 Nm À adhésif en microcapsules 2 -  Ferrure terminale de ceinture ...
