Revue Technique Automobile Volkswagen Golf 5: Carters de boîte de vitesses et d'embrayage : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Carters de boîte de vitesses et d'embrayage : remise en état

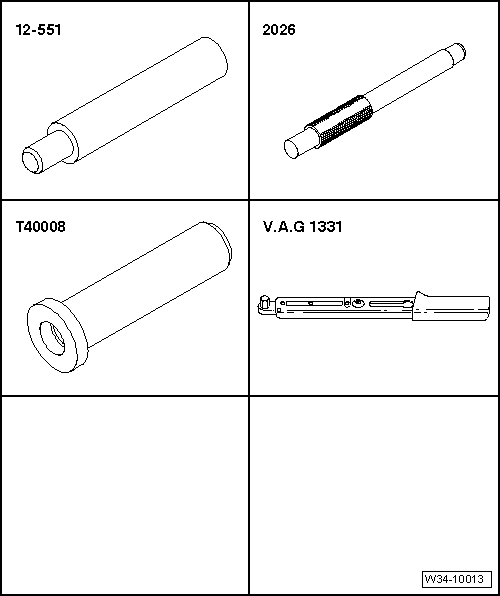

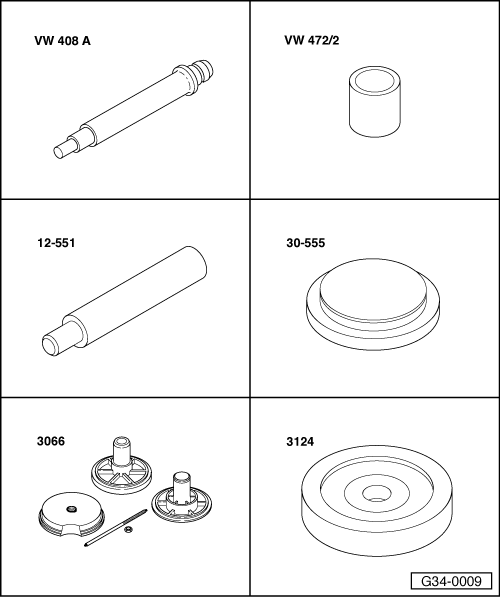

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires
Douille d'écartement -VW 472/2-
Mandrin de centrage -12 - 551-
Poussoir -30 - 555-
Tige filetée du dispositif de montage -3066-
Poussoir -3124-





Mandrin de centrage -12 - 551-
Mandrin -2026-
Poussoir -T40008-
Clé dynamométrique -V.A.G 1331-


Extracteur - Kukko 18/1-
Décolleur -Kukko 17/1-

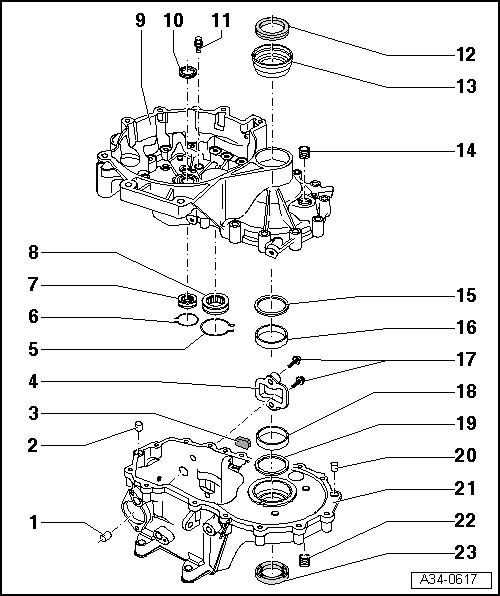

1 -  Douille
Pour arbre de commande de vitesses
Chasser → fig.
Emmancher → fig.
2 -  Manchon d'ajustage
3 -  Aimant
Est maintenu par la surface de séparation du carter
4 -  Obturateur
Avant le vissage, appliquer du produit d'étanchéité -AMV 188 200 03- sur la surface d'étanchéité.
5 -  Segment d'arrêt
Mettre en place dans la gorge du roulement à rouleaux cylindriques.
6 -  Segment d'arrêt
Mettre en place dans la gorge du roulement à rouleaux cylindriques.
7 -  Roulement à rouleaux cylindriques
Pour arbre primaire
extraire et emmancher → Chapitre
8 -  Roulement à rouleaux cylindriques
Pour arbre secondaire
extraire et emmancher → Chapitre
9 -  Carter d'embrayage
En cas de remplacement, régler le différentiel → Chapitre
10 -  Bague-joint d'arbre primaire
L'extraire en faisant levier avec un tournevis
Emmancher → fig.
11 -  Pivot sphérique
Déposer et reposer → Repère
12 -  Bague-joint pour arbre à bride droit
Remplacer, la boîte de vitesses étant en place → Chapitre
13 -  Douille
Pour bague-joint
Déposer → fig.
Reposer → fig.
14 -  Vis de remplissage d'huile, couple de serrage → fig.

15 -  Rondelle de réglage S2
Pour différentiel
Déterminer l'épaisseur.
16 -  Bague extérieure de roulement à rouleaux coniques
Pour différentiel
Chasser hors du carter d'embrayage et emmancher dans le carter d'embrayage → Chapitre.
En cas de remplacement, régler le différentiel → Chapitre
17 -  Vis, 5 Nm, puis serrage angulaire de 90
Remplacer systématiquement
18 -  Bague extérieure de roulement à rouleaux coniques
Pour différentiel
Extraire hors du carter de boîte de vitesses et emmancher dans le carter de boîte de vitesses → Chapitre
En cas de remplacement, régler le différentiel.
19 -  Rondelle de réglage S1
Pour différentiel
Toujours de 1 mm d'épaisseur
La rondelle de réglage S1 a été supprimée à partir de la date de fabrication de BV 04 12 6 → fig..
Le siège est adapté à la bague extérieure du roulement à rouleaux coniques dans le carter de BV.
20 -  Manchon d'ajustage
21 -  Carter de boîte
La rondelle de réglage S1 a été supprimée à partir de la date de fabrication de BV 04 12 6 → fig..
Le siège est adapté à la bague extérieure du roulement à rouleaux coniques dans le carter de BV.
En cas de remplacement, régler le différentiel → Chapitre
22 -  Vis de vidange d'huile, couple de serrage → fig.

23 -  Bague-joint pour arbre à bride gauche
Remplacer, la boîte de vitesses étant en place → Chapitre

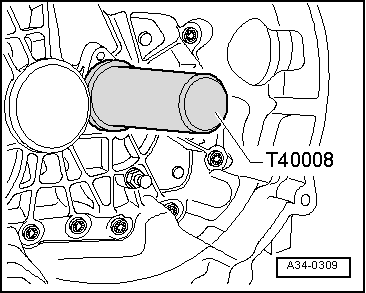

Emmancher la bague-joint d'arbre primaire à ras

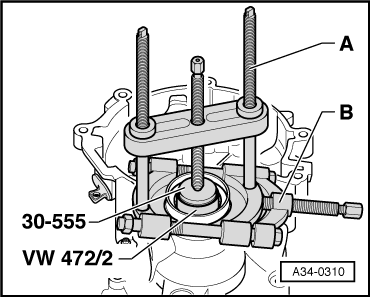

Douille pour bague-joint : extraction
-  Positionner la douille-entretoise -VW 472/2- et le poussoir -30 - 555- sur le différentiel.
A-Dispositif d'extraction - Kukko 18/1-
B-Dispositif de séparation - Kukko 17/1-

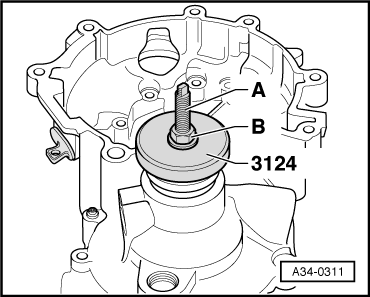

Douille pour bague-joint : emmanchement
A -  Tige filetée du dispositif de montage -3066- vissée dans la pièce filetée du différentiel.
B -  Écrou M12 avec rondelle
-  En tournant l'écrou -B-, emmancher la douille jusqu'en butée avec le poussoir -3124-.
  Nota
Si la boîte est désassemblée, emmancher la douille avec le poussoir -3124- jusqu'en butée.

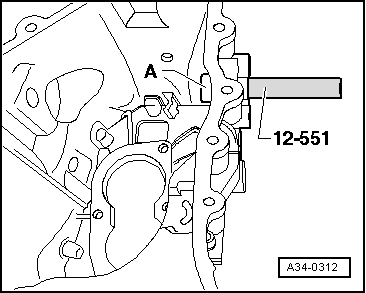

Douille -A- pour arbre de commande des vitesses : expulsion

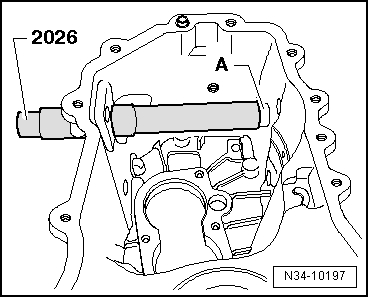

Douille -A- pour arbre de commande des vitesses : emmanchement jusqu'en butée

Ordre de montage
Couvercle de carter de boîte de vitesses, carter d'embrayage, arbre de commande des vitesses avec couvercle, arbre primaire, arbre secondaire (arbre de sortie), diff ...

Couvercle de carter de boîte de vitesses : remise en état
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires Poinçon -VW 412- Douil ...
