Revue Technique Automobile Volkswagen Golf 5: Cache de porte-serrure arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtement de coffre à bagages / Cache de porte-serrure arrière : dépose et repose

Dépose

-  Retirer le revêtement de plancher du véhicule.

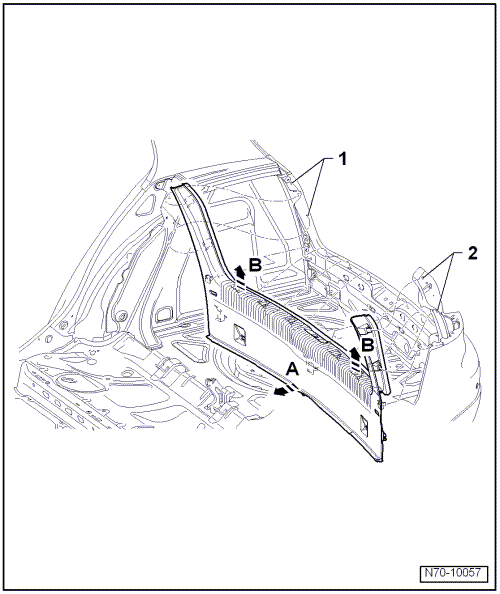

-  Détacher le cache, dans sa partie inférieure -flèche A-, de la carrosserie.
-  Retirer le cache des logements latéraux -1- et -2- situés dans la carrosserie.
-  Retirer le revêtement du porte-serrure en le tirant vers le haut -flèche B-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.
